卷積、Pooling 與感受野：CNN 如何處理影像？

CNN處理影像的關鍵，是用一小組權重反覆掃過各個位置，再把局部訊號組合成更大的表示。卷積負責帶權重的局部計算，Pooling負責固定規則的區域彙整；感受野則回答：某一層的一個輸出，最多可能受到原始影像哪一塊區域影響？

如果只背「卷積抓特徵、Pooling降維」，看到模型裡的Conv2d(3, 64, 3, padding=1)，仍然很難知道64從哪來、為什麼大小沒有變，或一個3×3核怎麼能處理整張圖片。本篇沿著這些問題逐步拆解，最後可以用紙筆預測輸出形狀，再用小程式核對。

上一篇談過尺度與梯度；這裡先把CNN的資料流看清楚。來源圖是教材的示例，本站另用4×4數字矩陣驗算運算，並用另一個12×12例子檢查感受野。沒有訓練影像分類器，也沒有把別人的實驗結果當成本次測試。

影像不是一長排數字：先分清空間與通道

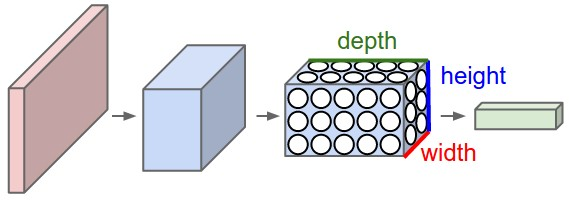

圖1｜CS231n以三維體積表示中間特徵，標出width、height與depth。這裡的depth是該層的通道數，不是網路有幾層，也不是實體物件的遠近。來源：Andrej Karpathy／CS231n，MIT；完整JPEG轉PNG。

一張RGB圖片可以表示成H×W×3：每個位置有紅、綠、藍三個數值。灰階圖片也可以保留一個通道，寫成H×W×1。進入網路後，通道不必繼續代表顏色；例如64個輸出通道，就是64組不同的局部計算結果，不是64張不同樣本。

本篇PyTorch的卷積輸入使用N×C×H×W，N是batch中的樣本數。單張4×4、單通道的輸入就寫成1×1×4×4。其他函式庫、影像讀取工具可能使用N×H×W×C。把同一份記憶體直接reshape成另一個順序，不等於正確交換通道軸；應確認工具的軸約定，必要時做transpose或permute。

MLP可以吃攤平的影像，但全連接層不會自動強制相鄰像素共用局部運算。CNN則把兩個條件寫進結構：每個輸出位置先看局部區域，同一個輸出通道的各位置共用一組權重。這是模型的結構假設，不是圖片丟進去就保證能辨識物件。

把視窗放上去：逐格相乘，再加總

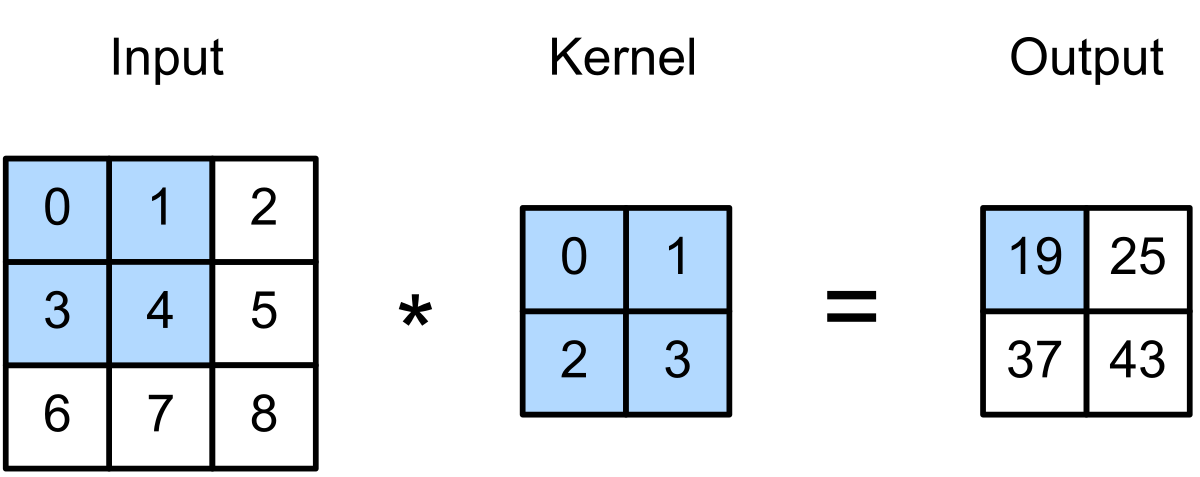

圖2｜D2L原圖使用3×3輸入[[0,1,2],[3,4,5],[6,7,8]]，核為[[0,1],[2,3]]，無padding、步長1，輸出[[19,25],[37,43]]。藍色是第一個視窗及對應輸出。來源：D2L，CC BY-SA 4.0；原SVG轉白底PNG，手機保留完整圖再附原圖分區放大。

先看左上角的四個數字。把視窗和核的相對位置對齊後：

0×0 + 1×1 + 3×2 + 4×3 = 19

視窗向右移一格，換成[[1,2],[4,5]]，同一個核不變：

1×0 + 2×1 + 4×2 + 5×3 = 25

再向下走完其餘位置，得到另外兩個數字。這裡先沒有偏置；若這個輸出通道有一個偏置b，就在每個位置的加總後都加上同一個b。

注意，這種做法沒有翻轉核，嚴格說是互相關（cross-correlation）。CNN套件通常仍把它叫作卷積。數學上的離散卷積，會把二維核旋轉180度再做上述滑窗計算。對固定數值的核，兩者結果可以不同；對可以自由學習權重的核，翻轉只是另一種參數排列，因此可表達的函數族對應，但不能據此宣稱兩次訓練一定得到相同權重或更新路徑。

換一組數字，檢查你是否真的會算

以下是本站的算例，刻意與圖2分開：

X = [[ 1,  2,  3,  4],     K = [[1,  2],
     [ 5,  6,  7,  8],          [0, -1]]
     [ 9, 10, 11, 12],
     [13, 14, 15, 16]]

不補邊、步長1時，左上輸出是1×1+2×2+5×0+6×(-1)=-1。完整結果為：

[[-1,  1,  3],
 [ 7,  9, 11],
 [15, 17, 19]]

若先把K旋轉180度，改用[[-1,0],[2,1]]，得到的是[[15,17,19],[23,25,27],[31,33,35]]。文末程式同時檢查兩個結果，避免只背名詞，卻把實際運算方向看反。

手設的核有助於理解運算；真正訓練時，權重通常由反向傳播及優化器調整。不能把每一個任意核都叫成邊緣偵測器，也不能只看某個通道很亮，就斷言它學到了某個語意概念。

跨通道：一個輸出通道，會把多個輸入通道加起來

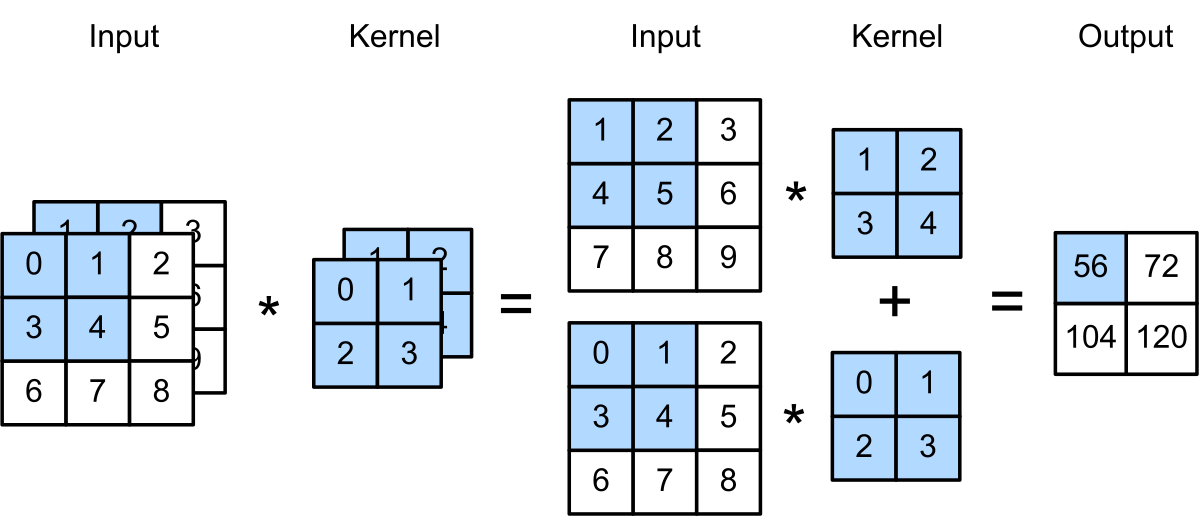

圖3｜D2L把疊起來的兩個輸入通道展開。右側上排的輸入／核均比下排大1，兩路互相關後加總；第一個輸出是37+19=56。輸出只有一個通道，不是把兩路結果並排接起來。來源：D2L，CC BY-SA 4.0；完整圖轉PNG，手機另附分區放大。

對一般groups=1的卷積，一個輸出通道需要一個形狀為C_in×k_h×k_w的核。每個輸入通道都有對應權重，先做空間滑窗，再把這些通道的結果相加，最後加一次該輸出通道的偏置。

想要兩個輸出通道，就準備兩套這樣的權重；想要64個，就準備64套。PyTorch的普通Conv2d權重形狀因此是C_out×C_in×k_h×k_w。分組卷積與depthwise convolution會改變通道連接方式，不能直接套用全部輸入通道相連的敘述。

沿用本站4×4的X，讓兩個輸入通道分別是X和X+1，再手設兩個輸出：

第0通道的左上輸出，等於X與K的結果−1，加上X+1左上四格2+3+6+7=18，再加0.5，得到17.5。第1通道則是0+(2×1+3×2+6×0+7×(-1))-1=0。不同輸出通道，使用的是不同的通道加權方式。

權重共享，省掉的是每個位置各學一份的重複

普通卷積含偏置的參數量為：

參數量 = C_out × (C_in × k_h × k_w + 1)

剛才的例子是2×(2×2×2+1)=18個參數。即使某個核被我們手設成全0，這些槽位仍是這個一般卷積結構的參數；不是數值恰好為0，就把參數量扣掉。

它在3×3個位置輸出兩個通道，共產生18個輸出值，參數剛好也是18只是巧合。改用更大輸入，輸出值會變多，共享的權重數量仍相同。若為每個空間位置各準備一套同樣大小的局部權重，這裡就會是3×3×18=162個參數。

參數較少也不代表計算一定較少。同一個核會在很多位置重複做乘加，實際成本還與特徵圖大小、通道數、實作及硬體有關。

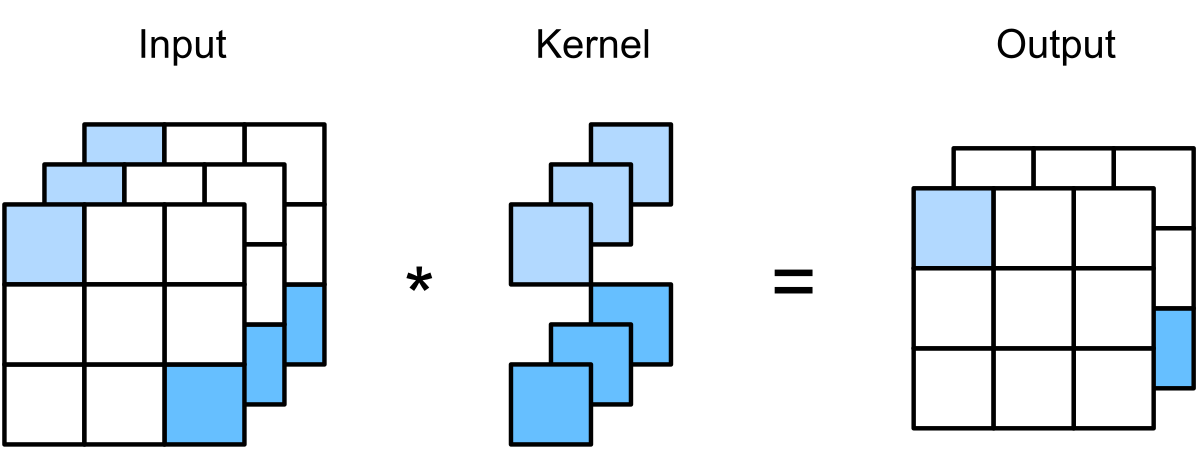

圖4｜D2L的1×1原圖有3個輸入通道、2個輸出通道。同一個位置沿通道方向混合，核不直接讀取相鄰位置。來源：D2L，CC BY-SA 4.0；完整圖轉PNG，手機另附分區放大。

1×1卷積不是「什麼都沒做」。在步長1、無padding時，它保留H和W，但能把C_in個數值做線性組合，轉成C_out個數值；有偏置時是仿射轉換。同一個轉換會用在每個像素位置。若另設步長大於1，空間尺寸仍可能縮小，不能只看到1×1就認定形狀不變。

Padding與Stride：一個決定邊界，一個決定走多遠

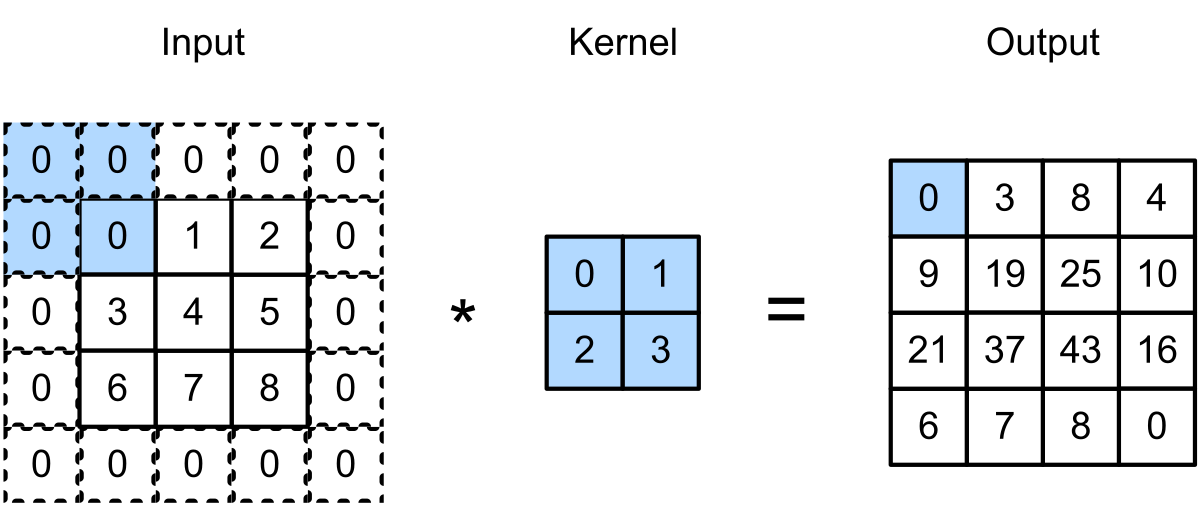

圖5｜D2L在原3×3矩陣四周各補1格0，變成5×5，再用2×2核、步長1，輸出4×4。左上輸出0包含補進去的零，並非原影像多了一圈真實觀測。來源：D2L，CC BY-SA 4.0；完整圖轉PNG，手機另附分區放大。

如果每一層都不補邊，3×3核、步長1會讓高和寬各減少2。多疊幾層後，特徵圖可能很快變小。Padding讓視窗可以延伸到原始邊界之外；補零是常見做法，但零值是一種邊界假設，不是資料本身。

下面採用PyTorch的「每側padding」記號：高度上下各補p_h，寬度左右各補p_w，dilation固定為1。

H_out = floor((H_in + 2*p_h - k_h) / s_h) + 1
W_out = floor((W_in + 2*p_w - k_w) / s_w) + 1

floor表示向下取整，只保留能完整放下核的起始位置。這是本篇指定的普通卷積形狀公式；若使用非對稱padding、dilation或其他API選項，要改用對應公式。

最後一列的未取整式是4.5，實際向下取整得到4，不是「輸出半個像素」，也不表示這個PyTorch設定一定無效。歷史教材有時以剛好整除為設計習慣；讀API時仍要以實際框架的定義為準。

對奇數核、步長1，上下左右各補(k-1)/2可維持空間大小。但不同框架的SAME還可能涉及非對稱分配或不同步長規則；不能把所有SAME都翻成「每邊固定補一格」。D2L正文部分公式用的是兩側padding的總和，與此處p代表每側的記號也要分清。

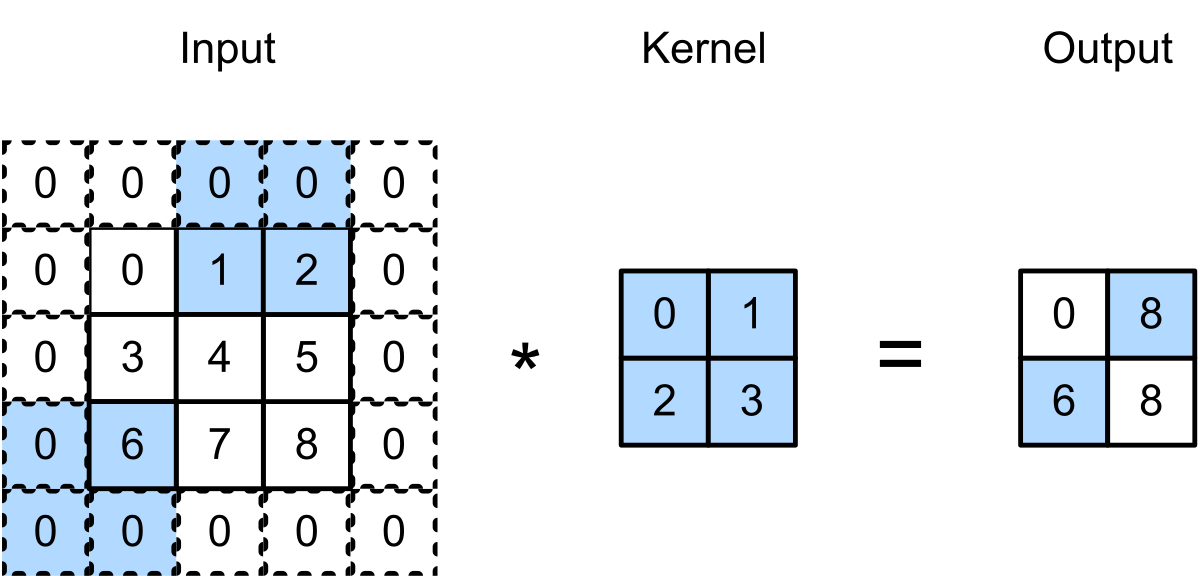

圖6｜原圖的垂直步長為3、水平步長為2，輸出[[0,8],[6,8]]；藍色區域對應被取用的視窗。這不是兩個方向都步長2。來源：D2L，CC BY-SA 4.0；完整圖轉PNG，手機另附分區放大。

Stride是相鄰輸出位置的視窗起點，相隔多少個輸入格。它可以讓輸出更稀疏，也可能讓很小的物體在移動一格後，被分配到不同的視窗。大步長不是沒有代價的壓縮。

本站4×4例子若改成每側補1、兩方向步長2，輸出為[[-1,-3,0],[1,9,8],[26,44,16]]。它雖然也得到3×3，但各位置看的區域和無padding、步長1時不同。輸出形狀相同，不等於運算相同。

Pooling：視窗不學權重，直接取最大或平均

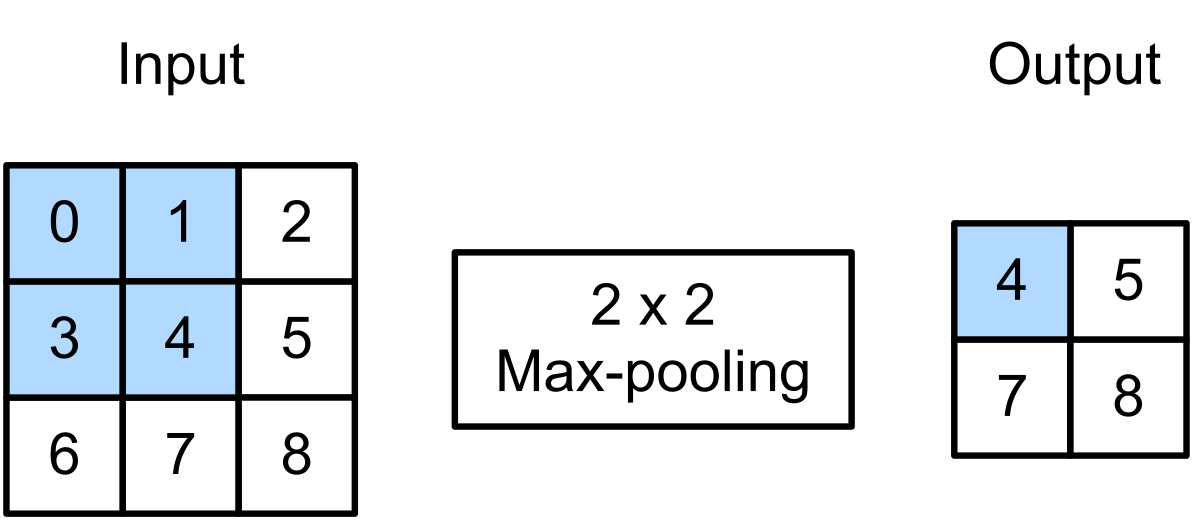

圖7｜D2L原圖的2×2 Max Pooling使用步長1，因此視窗互相重疊，輸出[[4,5],[7,8]]。不要把2×2核大小自動當成步長2。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG。

卷積把每個位置乘上可學習權重，再加總；Max Pooling則只問視窗裡最大的數值是多少，Average Pooling取平均。這兩種基本Pooling本身都沒有可學習的權重，而且通常對每個通道分別做，不在這一步混合不同通道。

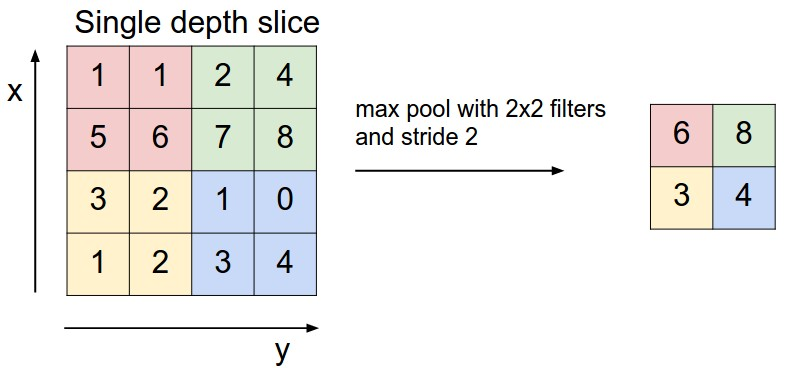

圖8｜CS231n原圖使用另一份4×4輸入，以2×2、步長2取四塊的最大值，結果[[6,8],[3,4]]。色塊標出不重疊區域；輸入不是本站連續1到16的矩陣。來源：Andrej Karpathy／CS231n，MIT；完整JPEG轉PNG，手機保留全圖再分區放大。

改用本站的1到16矩陣，2×2、步長2、無padding時：

Max Pooling       Average Pooling
[[ 6,  8],        [[ 3.5,  5.5],
 [14, 16]]         [11.5, 13.5]]

例如左上角[[1,2],[5,6]]，最大是6，平均是3.5。若只看這個最大值，就無法恢復另外三個值，因此Pooling不是可逆壓縮，也不是單純把原圖縮成一張可以精確還原的縮圖。

最大值適合保留區域內最強的反應，平均值保留區域整體水準；哪個較合適要看模型與任務，不能說Max一定比Average好。Pooling也不是每個CNN都必須有的元件，帶步長卷積同樣可以縮小空間尺寸，只是運算與參數不同。

小幅移動不敏感，不等於任意平移不變

若同一視窗內的最大值只換了一個位置，Max Pooling的結果可以不變。但若該值跨過視窗邊界、或移到步長未對齊的位置，輸出就可能改變。

普通步長1卷積在理想網格與相容邊界條件下，具有平移等變性：輸入平移，輸出跟著平移。這與分類結果不隨平移而變的「不變性」不同。有限影像邊界、padding及下採樣，都會影響精確對應；不能把「CNN」當成任何位移都不影響預測的保證。

感受野：不要把核大小當成能看到的原始範圍

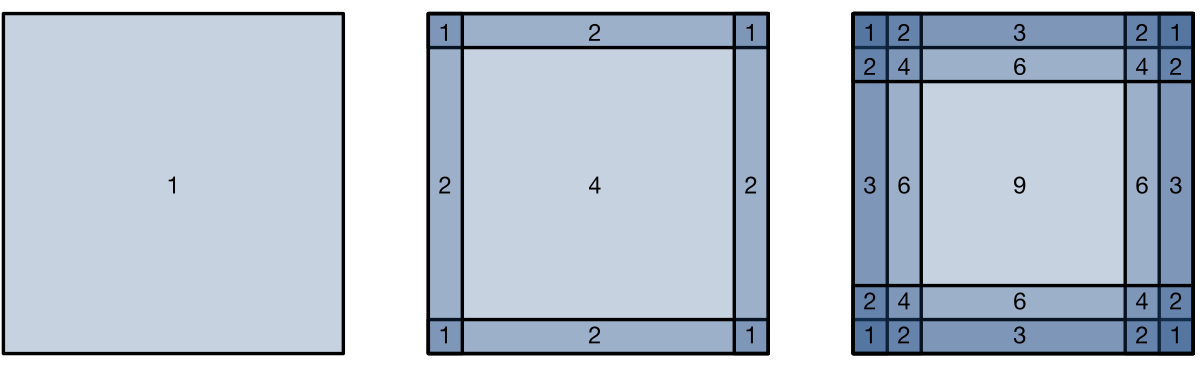

圖9｜D2L原圖由左至右比較1×1、2×2、3×3核在無padding、步長1下，各輸入位置參與計算的次數。3×3的右圖中央區域可被用9次，邊角只有1次。這是單層的像素使用次數，不是多層感受野成長圖。來源：D2L〈Padding and Stride〉，CC BY-SA 4.0；完整圖轉PNG，手機另附三區放大。

一個輸出看3×3的上一層特徵，不代表只看原圖3×3。上一層的每個特徵也可能已經由一塊區域算出；把這些依賴區域合起來，才是對原始輸入的感受野。

對連續、不含分支的方形卷積／Pooling堆疊，先假定dilation=1。用r表示理論感受野邊長，j表示相鄰輸出位置在原始輸入上的間距。從原始輸入r=1,j=1開始，每層依序更新：

r_new = r_old + (kernel_size - 1) * j_old
j_new = j_old * stride

r的更新必須用舊的j。若上一層已經隔2格取一次，這一層多看一個相鄰格，就會在原始輸入多跨2格。

下面改用另一個12×12輸入，不是把前面的4×4硬塞進三層：

全程無padding。最後一層的一個位置，在上一層看3×3，但對原始輸入的理論範圍已經是8×8；相鄰輸出在原始座標中隔2格。若沿著左上輸出追回去，它可以受到原始列0到7、欄0到7的影響。

程式把兩個卷積核都設為全1，中間用平均池化，不加偏置和激活函數。對最後的左上輸出做autograd，原始12×12中的非零梯度恰好落在這64格。這是特定線性算例的依賴支援檢查，不是用真實圖片訓練後得到的注意力圖。

理論範圍也不等於每格都有同樣影響。甚至換成ReLU、Max Pooling、零權重，或讓不同路徑彼此抵消，都可能讓某次輸入下的非零梯度支援比理論範圍小。Padding則會改變感受野的位置與真實像素覆蓋；若理論區域碰到邊界，部分可能落在補值上。圖9裡的「使用次數」同樣不能當成模型最後學到的重要性。

把零件接起來：沿著LeNet看一次形狀

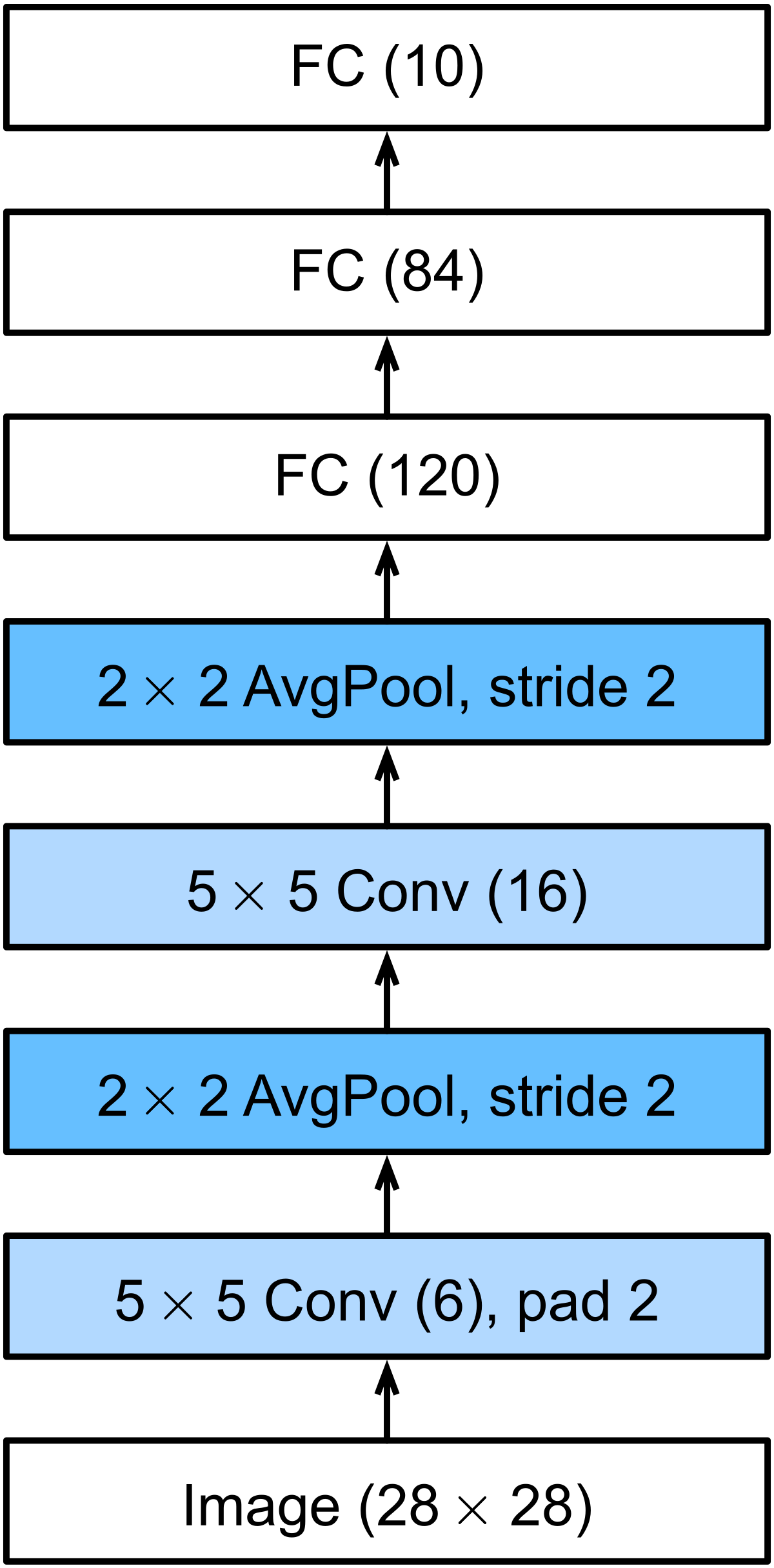

圖10｜D2L的LeNet教學示意，由下往上閱讀。括號6、16是卷積輸出通道，120、84、10是全連接輸出維度；兩次下採樣都是AvgPool。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG，未加入手寫數字樣本。

這張圖對應D2L章節的現代套件教學版本。卷積後使用sigmoid，兩次池化使用平均值；不要看到CNN就自動讀成ReLU與Max Pooling。以單張灰階圖為例，不含batch軸的形狀如下：

1×28×28
 -> Conv5,pad2: 6×28×28 -> sigmoid
 -> AvgPool2,stride2: 6×14×14
 -> Conv5,pad0: 16×10×10 -> sigmoid
 -> AvgPool2,stride2: 16×5×5
 -> Flatten: 400
 -> Linear: 120 -> sigmoid
 -> Linear: 84  -> sigmoid
 -> Linear: 10

第一層核是5×5，但每側補2格，故維持28×28。第二層不補邊，14會縮成10。最後的10維在這個分類設定中對應10個類別，線性層輸出可作為logits；機率轉換與交叉熵要依訓練API的約定搭配，不能看到10個數就稱為已正規化的機率。

這是辨識資料流的教材版本，不把它當成1998年原始LeNet-5逐項完全一致的重製，也沒有在此重跑D2L的Fashion-MNIST訓練。讀懂這個形狀鏈，下一步再看AlexNet、VGG等架構，才不會只剩下背模型名稱。

可重跑的小檢查：把手算與PyTorch對起來

下面完整程式只需NumPy與PyTorch，不下載資料。本次在Python3.10.12、NumPy1.26.3、PyTorch2.3.1+cu118環境執行，但所有張量明確放在CPU、float64；安裝版本帶有CUDA標記不代表本次用了GPU。

可另建虛擬環境安裝numpy==1.26.3與torch==2.3.1，把程式存成convolution_checks.py後執行python convolution_checks.py。不同平台取得的PyTorch建置尾碼可能不同，版本列以你的環境為準。這裡不量測速度，只核對運算值與限定範圍的感受野。

import numpy as np
import torch
from torch.nn import functional as F

print(f"numpy={np.__version__} torch={torch.__version__} device=cpu dtype=float64")
X = np.arange(1., 17.).reshape(4, 4)
K = np.array([[1., 2.], [0., -1.]])

def correlate(a, kernel, padding=0, stride=1):
    padded = np.pad(a, padding, mode="constant")
    kh, kw = kernel.shape
    oh = (padded.shape[0] - kh) // stride + 1
    ow = (padded.shape[1] - kw) // stride + 1
    out = np.empty((oh, ow))
    for i in range(oh):
        for j in range(ow):
            patch = padded[i * stride:i * stride + kh, j * stride:j * stride + kw]
            out[i, j] = np.sum(patch * kernel)
    return out

x = torch.tensor(X[None, None], dtype=torch.float64)
k = torch.tensor(K[None, None], dtype=torch.float64)
for padding, stride in [(0, 1), (1, 2)]:
    manual = correlate(X, K, padding, stride)
    actual = F.conv2d(x, k, padding=padding, stride=stride).numpy()[0, 0]
    assert np.array_equal(manual, actual)
    print(f"cross_correlation padding={padding} stride={stride} output={actual.tolist()}")
flipped = correlate(X, np.flip(K))
assert not np.array_equal(flipped, correlate(X, K))
print("mathematical_convolution_flipped_kernel_output=", flipped.tolist())
for name in ["max", "average"]:
    manual = np.empty((2, 2))
    for i in range(2):
        for j in range(2):
            patch = X[i * 2:i * 2 + 2, j * 2:j * 2 + 2]
            manual[i, j] = patch.max() if name == "max" else patch.mean()
    actual = (F.max_pool2d(x, 2, 2) if name == "max" else F.avg_pool2d(x, 2, 2)).numpy()[0, 0]
    assert np.array_equal(manual, actual)
    print(f"{name}_pool kernel2_stride2_output={actual.tolist()}")
channels = np.stack([X, X + 1])
weights = np.stack([np.stack([K, np.ones_like(K)]), np.stack([np.zeros_like(K), K])])
bias = np.array([.5, -1.])
manual = np.stack([sum(correlate(channels[c], weights[o, c]) for c in range(2)) + bias[o]
                   for o in range(2)])
actual = F.conv2d(torch.tensor(channels[None], dtype=torch.float64),
                  torch.tensor(weights, dtype=torch.float64),
                  torch.tensor(bias, dtype=torch.float64)).numpy()[0]
assert np.array_equal(manual, actual)
print("two_input_two_output_channels=", actual.tolist())
print("shared_parameter_count_with_bias=", weights.size + bias.size)
# Separate12x12 example: Conv3,s1 -> AvgPool2,s2 -> Conv3,s1; no padding.
field, jump = 1, 1
for kernel_size, stride in [(3, 1), (2, 2), (3, 1)]:
    field += (kernel_size - 1) * jump
    jump *= stride
u = torch.arange(144., dtype=torch.float64).reshape(1, 1, 12, 12).requires_grad_()
ones = torch.ones((1, 1, 3, 3), dtype=torch.float64)
y = F.conv2d(F.avg_pool2d(F.conv2d(u, ones), 2, 2), ones)
y[0, 0, 0, 0].backward()
positions = torch.nonzero(u.grad[0, 0], as_tuple=False)
low, high = positions.min(dim=0).values, positions.max(dim=0).values
assert torch.equal(low, torch.tensor([0, 0])) and torch.equal(high, torch.tensor([7, 7]))
assert positions.shape[0] == field ** 2 == 64 and jump == 2
print(f"separate_conv_avgpool_conv_receptive_field={field} output_jump={jump} actual_support_pixels={len(positions)} bounds={low.tolist()}..{high.tolist()}")
print("scope=hand-set CPU cross-correlation, zero padding/stride, pooling, channel sums and a separate linear receptive-field support check; no filter learning, image dataset training, classification benchmark, or universal translation invariance")

本次觀察輸出如下。第一列是實際環境；其餘是上述手設值的確定性結果：

numpy=1.26.3 torch=2.3.1+cu118 device=cpu dtype=float64
cross_correlation padding=0 stride=1 output=[[-1.0, 1.0, 3.0], [7.0, 9.0, 11.0], [15.0, 17.0, 19.0]]
cross_correlation padding=1 stride=2 output=[[-1.0, -3.0, 0.0], [1.0, 9.0, 8.0], [26.0, 44.0, 16.0]]
mathematical_convolution_flipped_kernel_output= [[15.0, 17.0, 19.0], [23.0, 25.0, 27.0], [31.0, 33.0, 35.0]]
max_pool kernel2_stride2_output=[[6.0, 8.0], [14.0, 16.0]]
average_pool kernel2_stride2_output=[[3.5, 5.5], [11.5, 13.5]]
two_input_two_output_channels= [[[17.5, 23.5, 29.5], [41.5, 47.5, 53.5], [65.5, 71.5, 77.5]], [[0.0, 2.0, 4.0], [8.0, 10.0, 12.0], [16.0, 18.0, 20.0]]]
shared_parameter_count_with_bias= 18
separate_conv_avgpool_conv_receptive_field=8 output_jump=2 actual_support_pixels=64 bounds=[0, 0]..[7, 7]
scope=hand-set CPU cross-correlation, zero padding/stride, pooling, channel sums and a separate linear receptive-field support check; no filter learning, image dataset training, classification benchmark, or universal translation invariance

若你更換輸入、核或步長，輸出數字理應跟著變，不要把原本的矩陣當成答案硬比。可先用公式算形狀，再挑左上視窗手算一格，最後核對整張圖。遇到問題時依序檢查：通道軸有沒有放錯、核有沒有被翻轉、padding是每側還是總和、步長是否兩方向相同，以及Pooling是否沿通道各自處理。

這份小例只證明列出的運算與支援範圍吻合，沒有檢查分類準確率、濾波器學習、資料增強、完整CNN訓練，或任意平移下的預測穩定性。
