ResNet 與 DenseNet：網路變深之後怎麼訓練？

網路加深，增加的是可能的計算路徑，不會自動增加訓練成功的機率。ResNet讓一個區塊學習「在輸入上補多少」，再與輸入相加；DenseNet則把先前特徵保留下來，沿通道串接，交給後面的層使用。兩者都改變跨層連接，但不是同一種合併方式。

上一篇談過VGG的重複block與Inception的多分支。這次要處理的是：即使模型的容量夠，為什麼多堆幾層仍可能學得更差？shortcut提供了什麼，又沒有保證什麼？

本篇先看原始概念圖，再讀一組歷史控制實驗的限制。最後用完整CPU程式檢查殘差梯度、投影與串接；教材曲線屬於來源實驗，本站沒有訓練完整ResNet或DenseNet。

容量增加、找到好解、泛化良好，是三件事

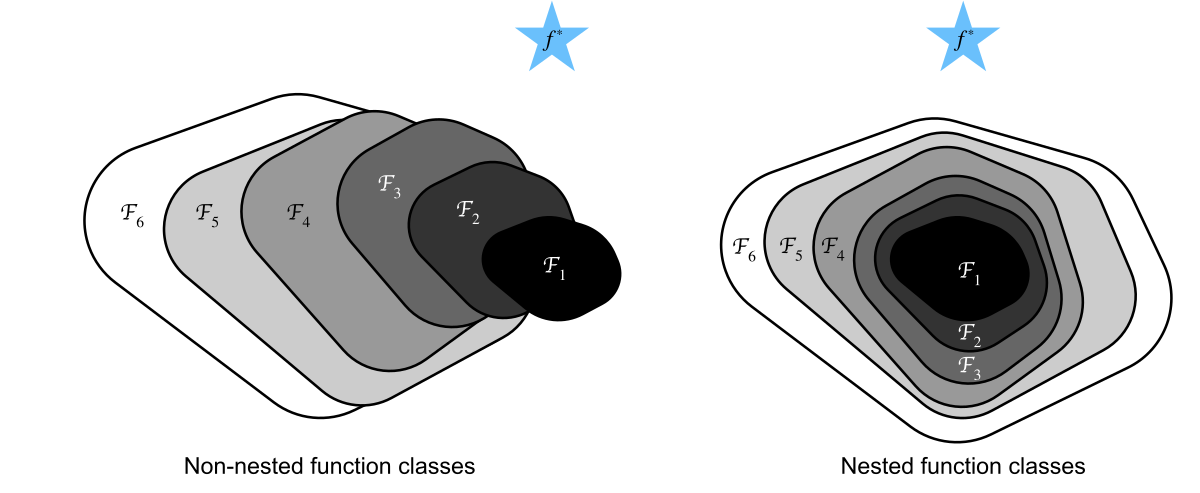

圖1｜D2L左圖的函數集合沒有逐級包含，右圖則由內到外巢狀包含；星號f*代表目標函數。這是集合關係的概念圖，面積不是實測容量單位，也不是訓練誤差曲線。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG，手機先保留全圖再分欄放大。

先把「模型可表達哪些函數」和「優化器實際找到哪個函數」分開。假設比較同一份資料、同一個損失，而且較大模型的函數集合確實包含較小模型，那麼較小模型的解也在較大集合裡；理想的最小訓練損失不應更差。

這個推論沒有保證有限訓練時間內能找到該解，也不保證改善是嚴格的，更沒有保證測試資料上的誤差下降。若新增層、激活或尺寸變換連原本的映射都不能原樣保留，「只是多幾層所以必然包含舊模型」的前提本身也需要檢查。

因此，看到模型變深後表現下降，至少要分清：可表達範圍是否改變、訓練有沒有找到好解、以及找到的解能不能泛化。這些問題不能只靠「參數比較多」回答。

原始ResNet實驗，退化指的是什麼？

原論文第5頁Figure 4在ImageNet比較18／34層plain網路與殘差網路。細線是training error，粗線是center-crop validation error；青色18層、紅色34層。虛線背景是格線，不是另一種資料。

這組設定下，plain-34的訓練誤差比plain-18高；換成殘差參數化後，34層相對18層的情況反轉。作者也指出plain使用BN後梯度norm健康，不能把這張圖當成「已證明梯度消失就是原因」。

同頁Table 2另報10-crop的validation top-1 error，單位為百分比：

表格不是Figure 4粗線的最後一點，因為評估裁切方式不同；本組shortcut採無額外可訓練參數的option A，也不是後面教材的投影方案。這是特定設定的優化退化證據，不推出所有深層網路都更差。原圖請沿連結閱讀，未在本站重刊。

ResNet：不用每次重新學完整映射

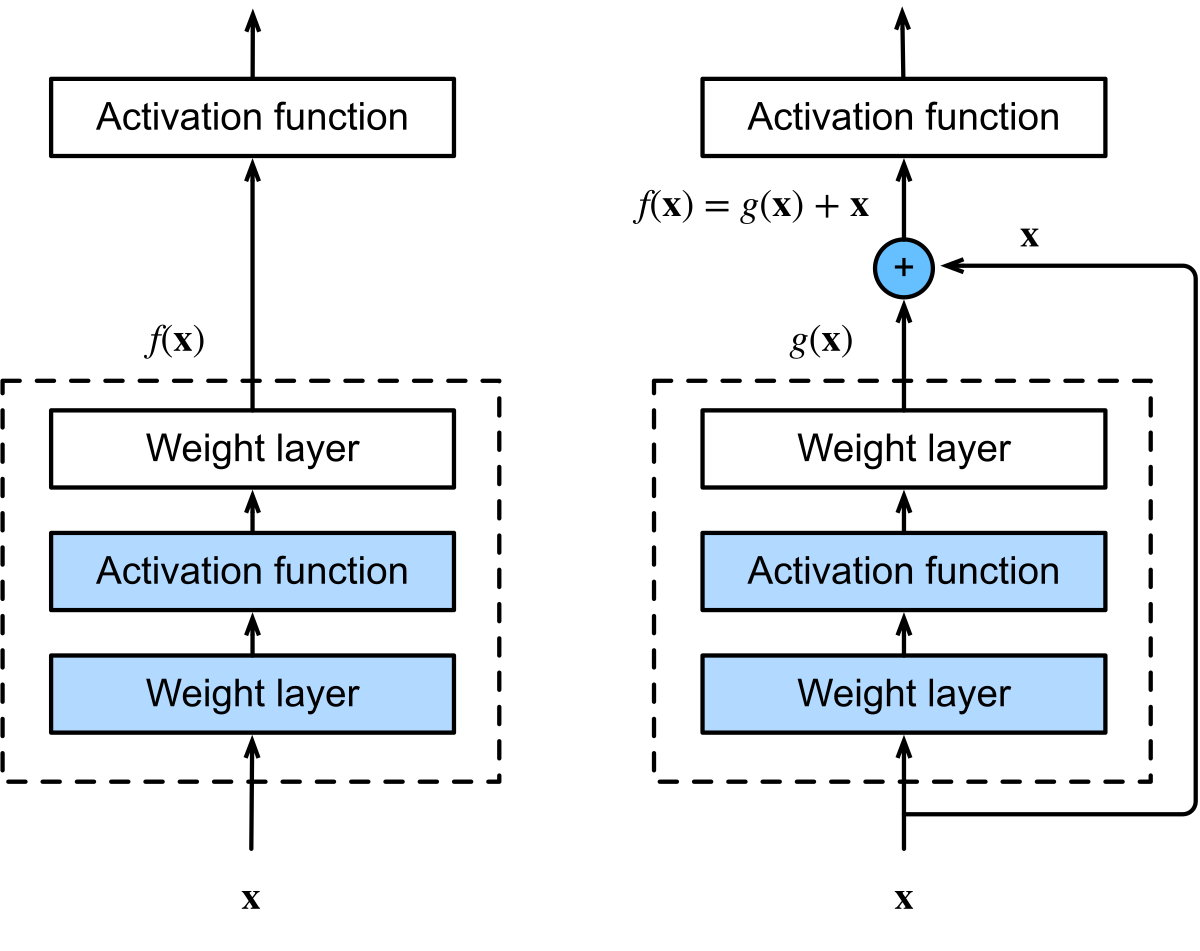

圖2｜左欄權重區塊直接擬合f(x)，右欄學g(x)，再與x相加；原圖的f(x)=g(x)+x位於最上方激活函數之前。右側繞行的線是shortcut，不是把前面層刪掉。來源：D2L，CC BY-SA 4.0；完整圖轉PNG，手機另分欄放大。

若希望區塊在激活前得到H(x)，可以把要學的部分改寫為：

F(x) = H(x) - x
H(x) = x + F(x)

這裡的殘差是對區塊輸入的映射差，不是直接把「正確標籤減預測值」塞回每層。F可以由多個卷積、Normalization與非線性組成；它和原本的主路徑一樣會參與前向與反向運算。

若某個區塊只需保留輸入，在沒有後續激活改寫等條件下，F=0便能給出H=x。這讓接近identity的映射有一種直接的參數化方式，但「容易表示」仍不等於任何優化器都一定學得容易。

post-add ReLU會改變identity的條件

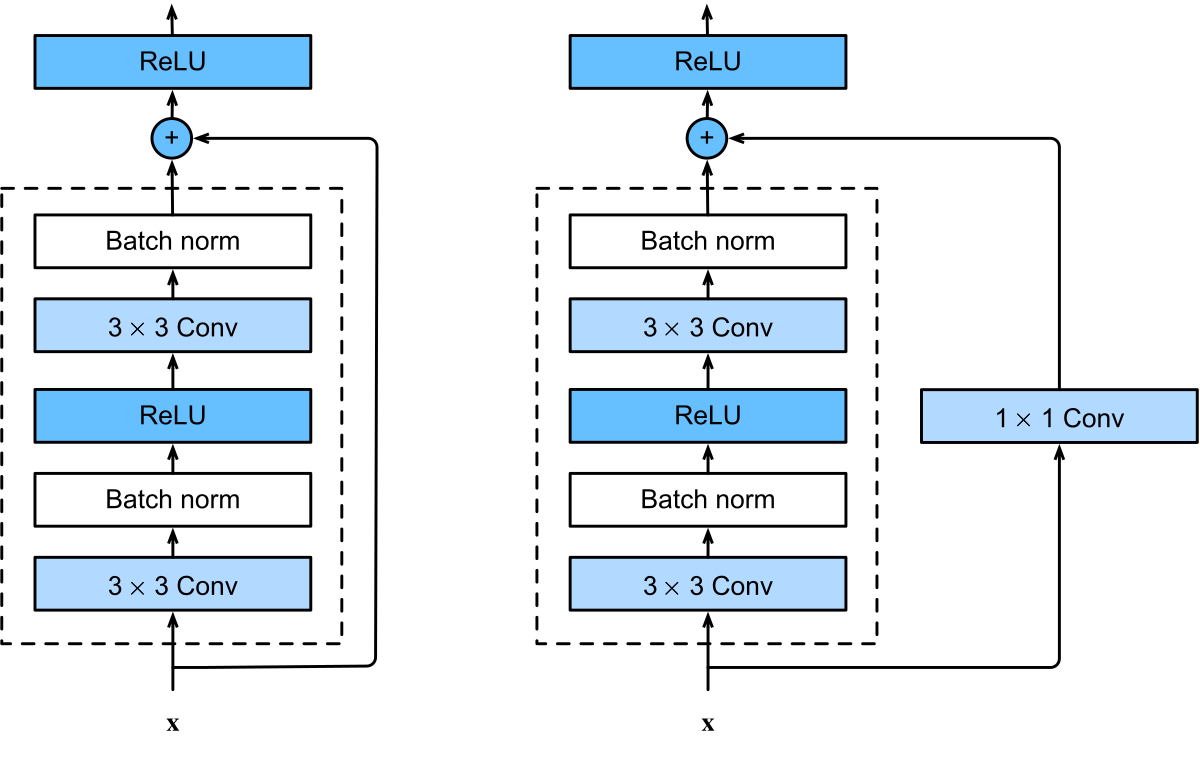

圖3｜左欄直接傳x，右欄shortcut有1×1卷積。主路徑是Conv→BN→ReLU→Conv→BN，接著相加，最後才ReLU。第二個Conv後沒有先多接一個ReLU再相加。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG，手機另分欄放大。

這個教材基本塊的完整輸出應寫成：

output = ReLU(F(x) + S(x))

同形狀時S(x)=x。即使F=0，輸出也是ReLU(x)，不是對任意有正有負的x都等於x；在輸入非負等適用條件下才一致。若F裡還有BN與偏置，單把某個卷積權重設為0，也不自動證明整條分支輸出為0。

後續Identity Mappings論文另研究full pre-activation，把BN／ReLU放到權重層之前，保留相加後的直接映射。這是不同設計，不能反過來把最初的post-activation區塊說成已經沒有相加後的ReLU。

梯度中的I代表什麼？先算一個兩維例子

為了單獨看相加的作用，先不加外層ReLU或BN，定義線性小例：

x = [2, 1]
W = [[0.5, -1],
     [1,   0.25]]
y = x + W @ x = [2, 3.25]
L = sum(y)

W@x是[0,2.25]，所以兩個輸出是[2,3.25]。這不是影像分類模型，只是一個可以逐項驗算的映射。

輸出對輸入的Jacobian為I+W，其中I來自直接傳遞的x。由於L對兩個輸出的局部梯度都是1：

dL/dx = (I + W).T @ [1, 1]
       = [2.5, 0.25]

文末autograd會得到相同結果。shortcut提供了一個不必逐層穿過F的直接貢獻，但總梯度仍是所有路徑相加後的結果。

如果改成W=−I，就有y=x+(-I)@x=0，I與殘差分支的導數抵消，總梯度是0。若改成相加後接ReLU，並讓F=0、x=[-1,-2]，輸出與梯度同樣都是0。兩個反例都在程式中實跑。

因此，不能從I出現在算式裡，就推論所有深度、所有權重、所有輸入下梯度都不消失。這個小例也沒有證明兩種參數化的收斂速度；它只讓「存在直接路徑」與「總梯度一定非零」的差別具體可查。

尺寸不同時，shortcut也要做變換

逐元素相加要求兩路形狀對齊。本篇採N×C×H×W；通道或空間大小不同，不能只看到PyTorch某些張量可以broadcast，就把那種廣播當成標準殘差塊的設計。

圖3右欄用1×1卷積改通道，若同時設步長2，也可縮小空間尺寸。主路徑必須用相容設定產生同形狀；不是加上任意一個1×1就自然吻合。

本站小例把輸入設為1×2×4×4：

為了看清shortcut，我們把主路徑權重設0，投影的三個輸出通道則分別取原通道A、原通道B、A+B；步長2取用空間位置。輸入由1到32排列，左上位置投影後是[1,17,18]。

這是一個新的映射，已經不是原張量的identity：輸入2通道4×4，輸出3通道2×2。原論文也有增加通道時補零、跨解析度取樣的方案，與可學習投影需要分清；「通道補零」也不是卷積在影像四周補邊的同一件事。

ResNet-18：名字裡的18，不是把所有方框都數一次

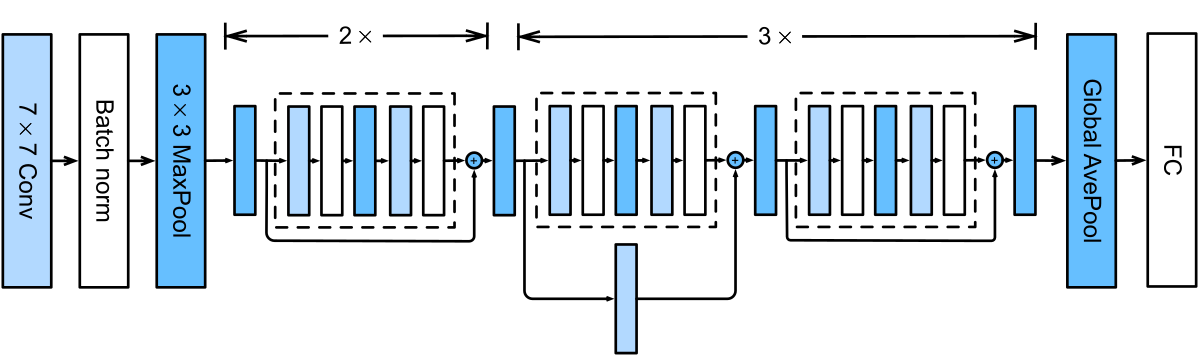

圖4｜D2L原圖由左往右：第一個stage重複兩個同形狀基本塊；後面三個stage各包含起始投影塊與另一基本塊。2×與3×括號的重複單位不同，不能直接讀成總共五個殘差塊。手機先保留全圖，再整圖逆時針旋轉90度，由下往上看。來源：D2L，CC BY-SA 4.0；轉PNG與上述旋轉，連線與數值不改。

教材的四個stage各有2個基本塊，通道依序64、128、256、512。每塊主路徑2個3×3卷積，共16個；加上開頭7×7卷積與末端線性分類層，命名數為18。它不把BN、Pooling、ReLU及shortcut投影另外加進這個數字。

以教材96×96單通道輸入為例，按其PyTorch設定手算：

1×96×96
 -> stem Conv7,stride2,pad3: 64×48×48
 -> MaxPool3,stride2,pad1:   64×24×24
 -> stage1:  64×24×24
 -> stage2: 128×12×12
 -> stage3: 256×6×6
 -> stage4: 512×3×3
 -> Global AvgPool: 512
 -> Linear: 10

這是形狀推算，本站的小例沒有執行整個ResNet-18。末端仍有線性分類器，Global Average Pooling不表示整個模型沒有全連接層。原始較深ResNet還使用1×1、3×3、1×1的bottleneck，不能只把基本塊重複次數改大，就宣稱完整重製了原版ResNet-50／101／152。

DenseNet：把前面特徵留在通道裡

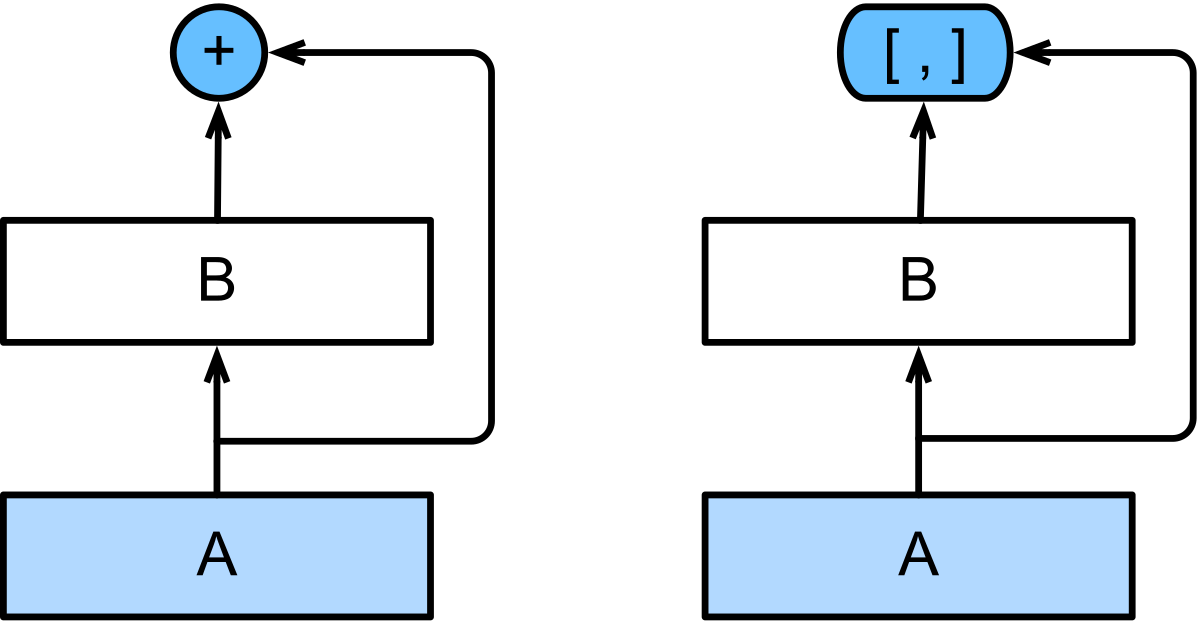

圖5｜左邊的「+」把兩路相加，右邊的「[,]」把先前表示與新表示串接。圖中A的輸出同時進入B與shortcut，最後合併兩路；A、B不是類別標籤。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG，手機保留全圖後分欄放大。封面採同張完整圖等比加白邊。

殘差加法把兩份同形狀數值混合進同一組通道；DenseNet則把舊特徵與新特徵分開保留在串接結果裡，讓下一層取用。

若用h1、h2表示各層新產生的特徵，dense block可寫成：

h1 = H1(x)
h2 = H2(concat[x, h1])
h3 = H3(concat[x, h1, h2])
block_output = concat[x, h1, h2, h3]

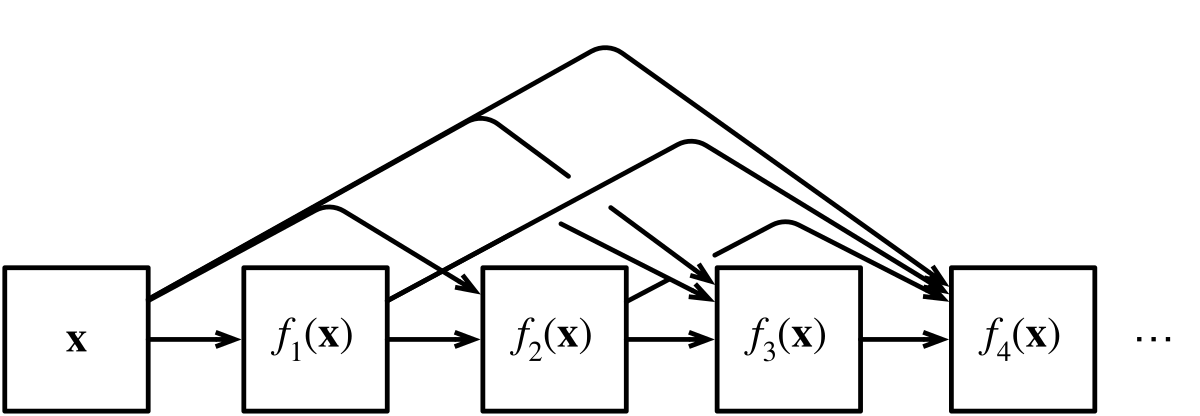

圖6｜D2L以多條跨層線表示後層能取用前面表示。原圖節點簡寫fi(x)，實際各層輸入應按上方公式理解為先前特徵的串接，不是每層都只讀原始x。來源：D2L，CC BY-SA 4.0；完整圖轉PNG，手機另放大左右區域，跨區連線以先列的完整圖為準。

「每層取得所有先前特徵」指同一個dense block內、空間尺寸一致的連接。過了改解析度的transition，不能再假設所有最早的原始特徵圖都跨尺寸原封不動串進來。

Growth rate是每層新增幾個通道

假設block輸入C0個通道，每層新增k個通道，block內做L層，輸出通道數是：

C_out = C0 + L*k

第l層讀取的通道則是C0+(l-1)*k。這裡k是growth rate，不是整個block固定的輸出寬度。

本站用C0=2、k=1、L=3做小例，通道會是2→3→4→5。令輸入的兩張2×2通道為A與B，手設各層1×1權重後：

這份程式只示範串接依賴，用1×1與正值輸入，不含BN，也不是原版DenseNet完整的BN→ReLU→3×3結構。新通道剛好重複A，是手設權重的結果，沒有證明訓練後學到了有效特徵重用。

Transition：控制通道與空間尺寸，兩個任務要分開

通道一直累加，後面的卷積也要讀取更多輸入。DenseNet在dense blocks之間安排transition，典型組合含1×1卷積與2×2平均池化，分別調整通道與空間大小。

若transition接到m個通道，使用壓縮係數theta，輸出可設為floor(theta*m)。theta=0.5代表通道約減半；theta=1仍可下採樣空間，所以transition不等於必須把通道減半。

原始DenseNet論文還區分：B在每個dense layer的3×3前放1×1 bottleneck；C是在transition壓縮通道；兩者一起是BC。transition本來就有1×1，不代表模型因此自動屬於B。

本站transition小例從5通道挑回原始A、B兩個通道，再平均池化2×2，得到1×2×1×1，值為[2.5,6.5]。它刻意丟掉新增的三個通道，只是檢查映射與形狀，沒有把這個選擇說成學得的有效壓縮。

參數少，不代表訓練顯存一定少

Concat本身不學權重，但後層仍要處理更多通道，訓練也可能保留更多中間特徵。權重參數、計算量、activation與反向所需儲存、峰值顯存、實際時間，是不同資源。

同一個block內通道線性增長，不代表整個網路的所有成本也只線性增加。實際記憶體還取決於特徵圖大小、batch、實作與重算策略，不能只因某份DenseNet參數比某份ResNet少，就宣布任意設定都更省顯存或更快。本篇未測GPU記憶體或速度。

兩張教材曲線，不是plain／residual控制實驗

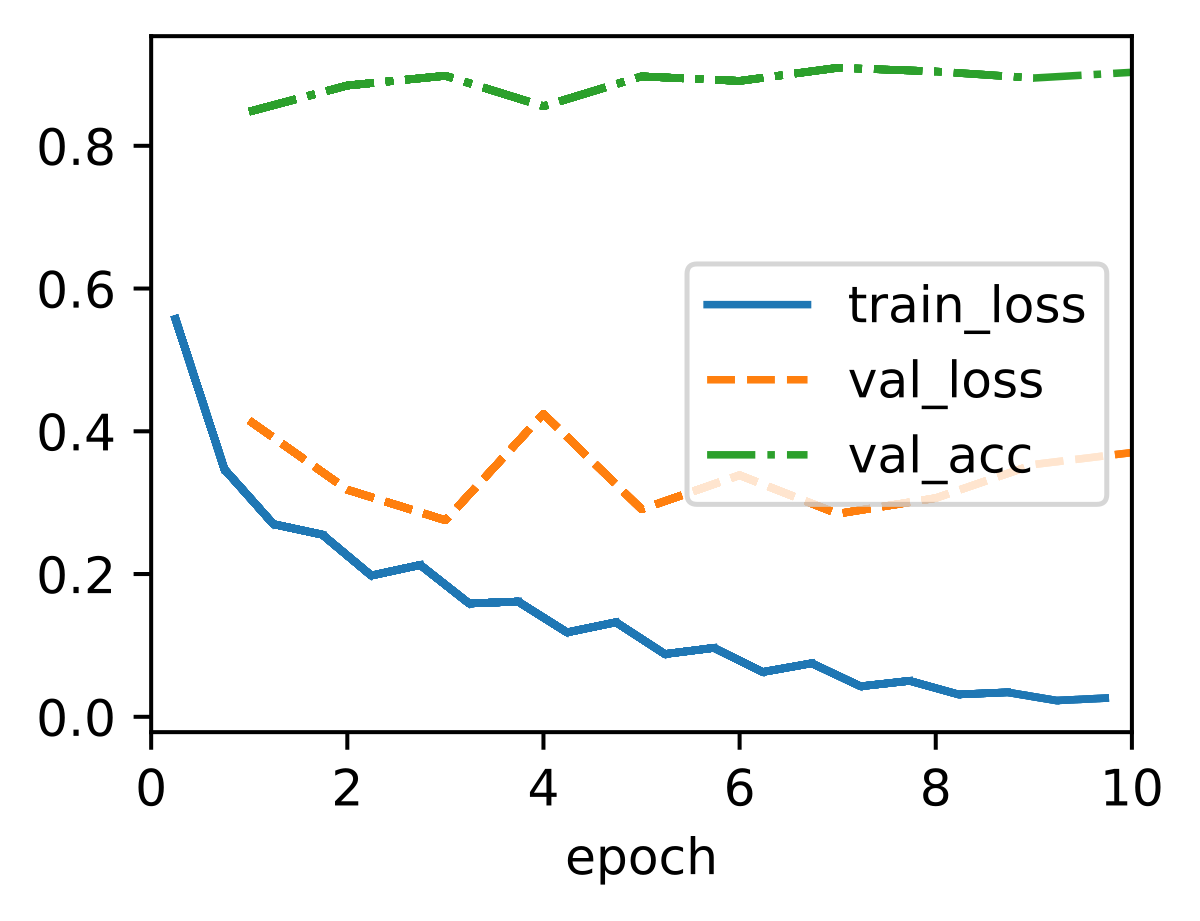

圖7｜D2L ResNet-18，Fashion-MNIST resize到96×96、10類、batch128、SGD lr=0.01、10 epochs。藍實線train_loss、橙虛線val_loss、綠點畫線val_acc；原圖可見後段訓練loss遠低於val loss。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG。這張圖沒有plain baseline，不是原論文Figure 4。

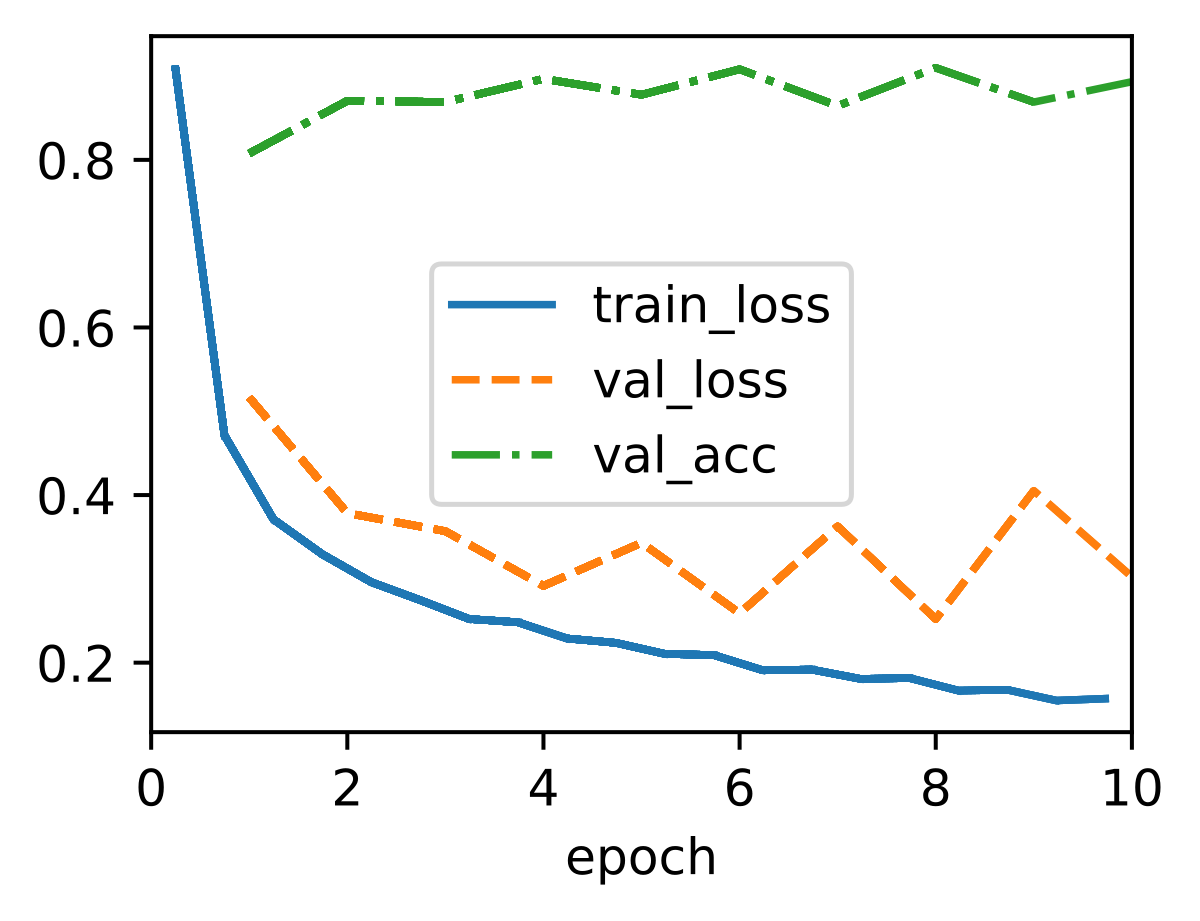

圖8｜D2L簡化DenseNet，同樣96×96、10類、batch128、SGD lr=0.01、10 epochs。四個dense block各4層、growth rate32；block內是BN→ReLU→單3×3，並非每層都有bottleneck的ImageNet BC完整配置。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG。

兩張圖都來自各章實際PyTorch分頁。共同的helper使用60,000筆訓練資料，將train=False的10,000筆官方test當作val；沒有另外保留一個完全未參與選模的測試集。

藍橙線是mean cross entropy，未加額外weight-decay penalty；綠線是batch accuracy比例，與原論文的error百分比不同。ProgressBoard把一組batch平均值再彙整，尾批較短時並不保證是精確按樣本數加權的整epoch統計。

這些曲線可用來練習看訓練與評估的落差，卻不能隔離出「只加shortcut」或「只改concat」的因果效果。兩個模型的寬度、結構與初始化流程不同，沒有公開統一固定seed；程式至多要求一張GPU，靜態圖沒有記錄實際裝置及耗時。它們也不能證明多加資料必然消除落差，或某個架構在所有任務比較好。

完整小程式：核對數值與連接，再談成效

下方程式不下載資料，也不訓練模型。它核對線性殘差的梯度、兩個零梯度反例、投影兩路形狀、三層小串接及transition。

本次實際環境為Python3.10.12、PyTorch2.3.1+cu118；運算明確使用CPU float64，沒有使用GPU。卷積權重都是為了示範手設，並非經過學習。可在獨立環境安裝torch==2.3.1，存成connection_checks.py後執行python connection_checks.py；不同平台的建置尾碼可能不同。

import torch
from torch import nn

print(f"torch={torch.__version__} device=cpu dtype=float64")
W = torch.tensor([[.5, -1.], [1., .25]], dtype=torch.float64)
x = torch.tensor([2., 1.], dtype=torch.float64, requires_grad=True)
y = x + W @ x
(y.sum()).backward()
expected_gradient = torch.ones(2, dtype=torch.float64) + W.T @ torch.ones(2, dtype=torch.float64)
assert torch.equal(y, torch.tensor([2., 3.25], dtype=torch.float64))
assert torch.equal(x.grad, expected_gradient)
print("linear_residual_output=", y.detach().tolist(), "sum_gradient=", x.grad.tolist())
# Direct identity paths do not imply a nonzero total gradient.
u = torch.tensor([2., 1.], dtype=torch.float64, requires_grad=True)
cancel = u + (-torch.eye(2, dtype=torch.float64)) @ u
cancel.sum().backward()
assert torch.equal(u.grad, torch.zeros(2, dtype=torch.float64))
v = torch.tensor([-1., -2.], dtype=torch.float64, requires_grad=True)
post_relu = torch.relu(v + torch.zeros_like(v))
post_relu.sum().backward()
assert torch.equal(v.grad, torch.zeros_like(v))
print("canceling_residual_sum_gradient=", u.grad.tolist(), "negative_post_ReLU_sum_gradient=", v.grad.tolist())

def fixed_conv(cin, cout, kernel, stride=1, padding=0):
    layer = nn.Conv2d(cin, cout, kernel, stride=stride, padding=padding, bias=False).double()
    with torch.no_grad():
        layer.weight.zero_()
    return layer

# A projection is a new mapping, not a shape-preserving identity.
main = fixed_conv(2, 3, 3, stride=2, padding=1)
project = fixed_conv(2, 3, 1, stride=2)
with torch.no_grad():
    project.weight.copy_(torch.tensor([[1., 0.], [0., 1.], [1., 1.]], dtype=torch.float64)[:, :, None, None])
a = torch.arange(1., 33., dtype=torch.float64).reshape(1, 2, 4, 4)
with torch.no_grad():
    m, p = main(a), project(a)
    result = m + p
    expected_projection = torch.cat((a[:, 0:1, ::2, ::2], a[:, 1:2, ::2, ::2], a[:, 0:1, ::2, ::2] + a[:, 1:2, ::2, ::2]), dim=1)
assert list(m.shape) == list(p.shape) == [1, 3, 2, 2]
assert torch.equal(result, expected_projection)
assert list(a.shape) != list(result.shape)
print(f"projection_input_shape={list(a.shape)} main_and_shortcut_shape={list(result.shape)} nonidentity_mapping=True")

# A tiny concatenation example, not a complete DenseNet/BN block.
b = torch.arange(1., 9., dtype=torch.float64).reshape(1, 2, 2, 2)
features = [b]
widths = [2]
weight_rows = [[1., 0.], [0., 1., 1.], [1., 1., 1., 1.]]
for row in weight_rows:
    joined = torch.cat(features, dim=1)
    layer = fixed_conv(joined.shape[1], 1, 1)
    with torch.no_grad():
        layer.weight.copy_(torch.tensor(row, dtype=torch.float64).reshape(1, -1, 1, 1))
        new = torch.relu(layer(joined))
    features.append(new)
    widths.append(sum(f.shape[1] for f in features))
dense = torch.cat(features, dim=1)
expected_dense = torch.cat((b, b[:, 0:1], b[:, 0:1] + b[:, 1:2], 3*b[:, 0:1] + 2*b[:, 1:2]), dim=1)
assert torch.equal(dense, expected_dense)
assert widths == [2, 3, 4, 5] and dense.shape[1] == 2 + 3*1
print(f"toy_dense_channel_widths={widths} output_shape={list(dense.shape)} growth_rate=1")
# One possible compression + downsampling transition.
transition = fixed_conv(5, 2, 1)
with torch.no_grad():
    transition.weight[0, 0, 0, 0] = 1.
    transition.weight[1, 1, 0, 0] = 1.
    reduced = nn.functional.avg_pool2d(transition(dense), 2, 2)
assert list(reduced.shape) == [1, 2, 1, 1]
assert torch.equal(reduced.flatten(), torch.tensor([2.5, 6.5], dtype=torch.float64))
print(f"toy_transition_output_shape={list(reduced.shape)} values={reduced.flatten().tolist()}")
print("scope=hand-set CPU linear residual Jacobian, cancellation and post-ReLU counterexamples, projected shortcut, tiny 1x1 concatenation and transition; not a complete ResNet/DenseNet, image training, learned feature reuse, gradient-flow guarantee or benchmark")

本次觀察輸出如下。它們只對應這些小例，不是完整ResNet／DenseNet的訓練紀錄：

torch=2.3.1+cu118 device=cpu dtype=float64
linear_residual_output= [2.0, 3.25] sum_gradient= [2.5, 0.25]
canceling_residual_sum_gradient= [0.0, 0.0] negative_post_ReLU_sum_gradient= [0.0, 0.0]
projection_input_shape=[1, 2, 4, 4] main_and_shortcut_shape=[1, 3, 2, 2] nonidentity_mapping=True
toy_dense_channel_widths=[2, 3, 4, 5] output_shape=[1, 5, 2, 2] growth_rate=1
toy_transition_output_shape=[1, 2, 1, 1] values=[2.5, 6.5]
scope=hand-set CPU linear residual Jacobian, cancellation and post-ReLU counterexamples, projected shortcut, tiny 1x1 concatenation and transition; not a complete ResNet/DenseNet, image training, learned feature reuse, gradient-flow guarantee or benchmark

如果改動stride、通道或concat順序，先重新推形狀，再改預期結果；不要為了讓assert通過而硬把兩路reshape成一樣。形狀對上，仍不表示語意上的投影、相加與串接可以互換。

把兩種連接放在一起比較

這些連接方式讓模型設計不只剩「再加幾層」。真正要檢查的是，哪些資訊可以直接傳遞、在哪裡混合、形狀何時改變，以及比較效果時是否控制了訓練和評估條件。
