AlexNet、VGG、Inception：影像模型解過哪些瓶頸？

AlexNet、VGG與Inception值得學的地方，是它們把不同的設計問題攤開來處理：更大的CNN怎麼訓練？網路變深時，能不能用規律的積木搭建？想同時看不同尺度，又怎麼避免通道與計算量失控？

這幾個轉折主要發生在2012到2014年前後，早於本系列所回顧的大型語言模型普及期。上一篇已拆開卷積、Pooling與感受野，這篇把零件接成模型，重點放在「為什麼這樣接」及「付出什麼代價」。

下面的架構原圖來自D2L教材，歷史細節另對照原始論文。三張訓練曲線是教材在Fashion-MNIST上的示範，本站沒有重跑這些訓練；我們實際執行的是文末的小型形狀、參數與運算檢查。兩種證據各自回答不同問題。

AlexNet：擴大模型，也要讓它訓練得起來

在傳統影像辨識流程中，常見做法是先設計SIFT、HOG等特徵，再交給分類器。CNN讓特徵提取也成為可訓練的部分：分類損失沿反向傳播更新卷積權重，讓前面的表示和後面的任務一起調整。這不表示資料整理、架構設計與工程判斷從此消失。

AlexNet在2012年的重要性，是把大型資料、較大的卷積網路與GPU計算結合，展示這條路能在當時的大規模影像任務上發揮作用。把功勞只歸到「多幾層」或「換一個激活函數」，都會漏掉其他條件。原論文的§3與§4分別交代架構、GPU配置與過擬合處理。

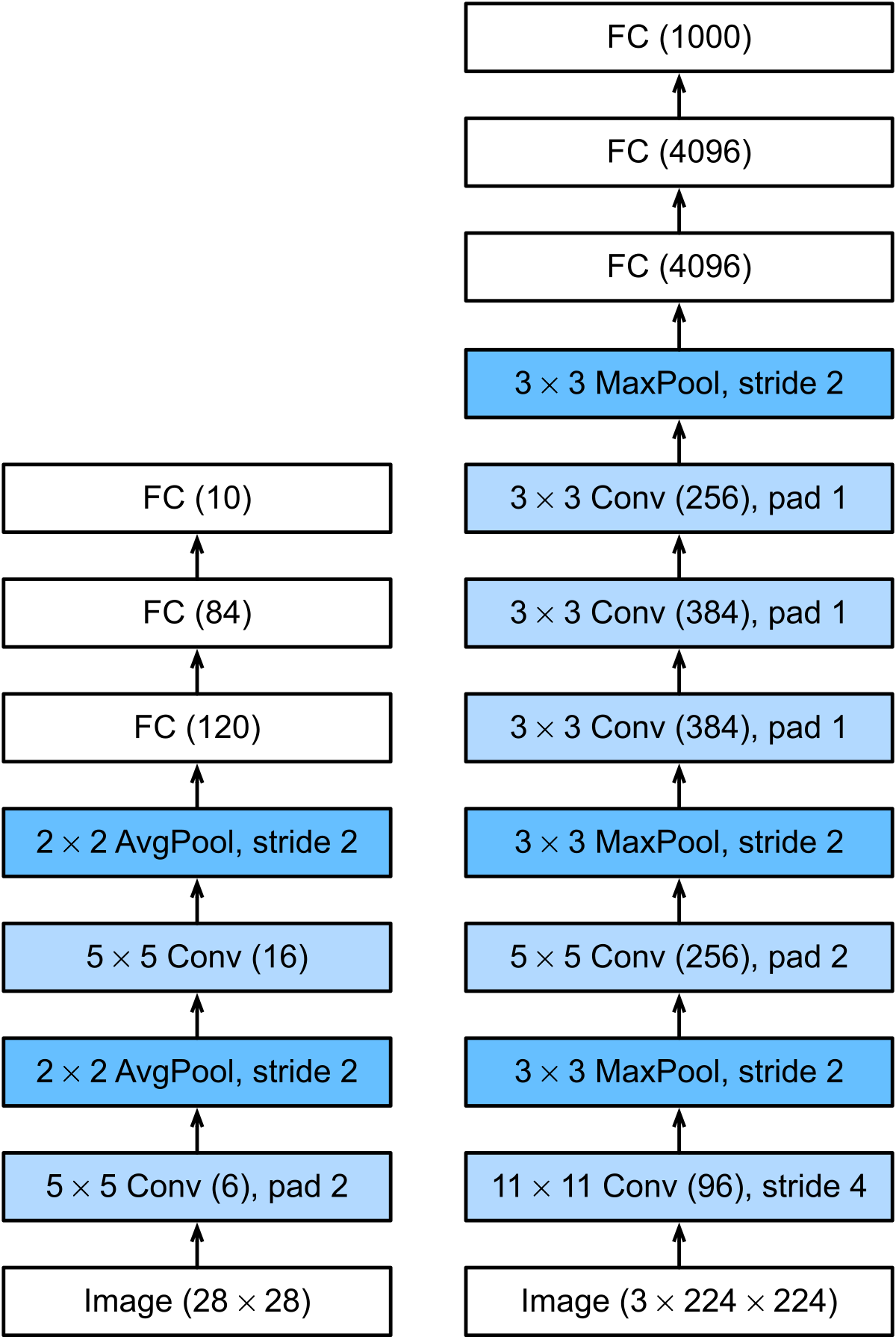

圖1｜D2L的LeNet／AlexNet教學比較，由下往上閱讀。右欄有5個卷積層，再接4096、4096、1000的全連接輸出；Pooling另列，但不算進這裡的8個有權重層。此圖是簡化示意，沒有畫出原版雙GPU分組連線與LRN。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG，手機保留全圖，再分欄放大。

右欄的卷積核從11×11、5×5，走到多個3×3；最後才進入全連接部分。不同層的核、步長、通道數各自設計，整個網路還不是一套高度一致的重複積木。

有三項要一起理解：

• 局部運算能擴大，但計算與記憶體會成為限制。 原版把模型切到兩張GPU，某些卷積層只接同卡上的前層通道，其他層才跨卡連接。這包含連線結構的選擇，不只是把兩張卡插上去。
• ReLU改變激活與梯度的行為。 正半軸局部導數為1，能避開sigmoid兩端飽和的部分問題，但不保證深網所有梯度正常，也可能有長期不啟動的單元。
• 較大容量仍要控制過擬合。 原版在前兩個全連接層使用Dropout，也使用資料增強。這些不是從架構圖的方框數量就能讀出的訓練條件。

圖中的RGB輸入與1000類輸出，是大型影像分類設定的示意；D2L該章實際的Fashion-MNIST程式則使用單通道輸入、10類輸出，並以普通單流Conv2d省略原版分組及LRN。讀者可以藉此理解骨架，但不能把這段教學程式稱為原始比賽設定的完整復現。

VGG：先把「一個block怎麼長」規律化

如果每一層都重新挑核大小、步長與下採樣位置，模型一深，設計與修改就會變得繁瑣。VGG提供一種容易推演的方式：重複幾次3×3卷積與ReLU，保留空間大小，再做一次2×2、步長2的Max Pooling。

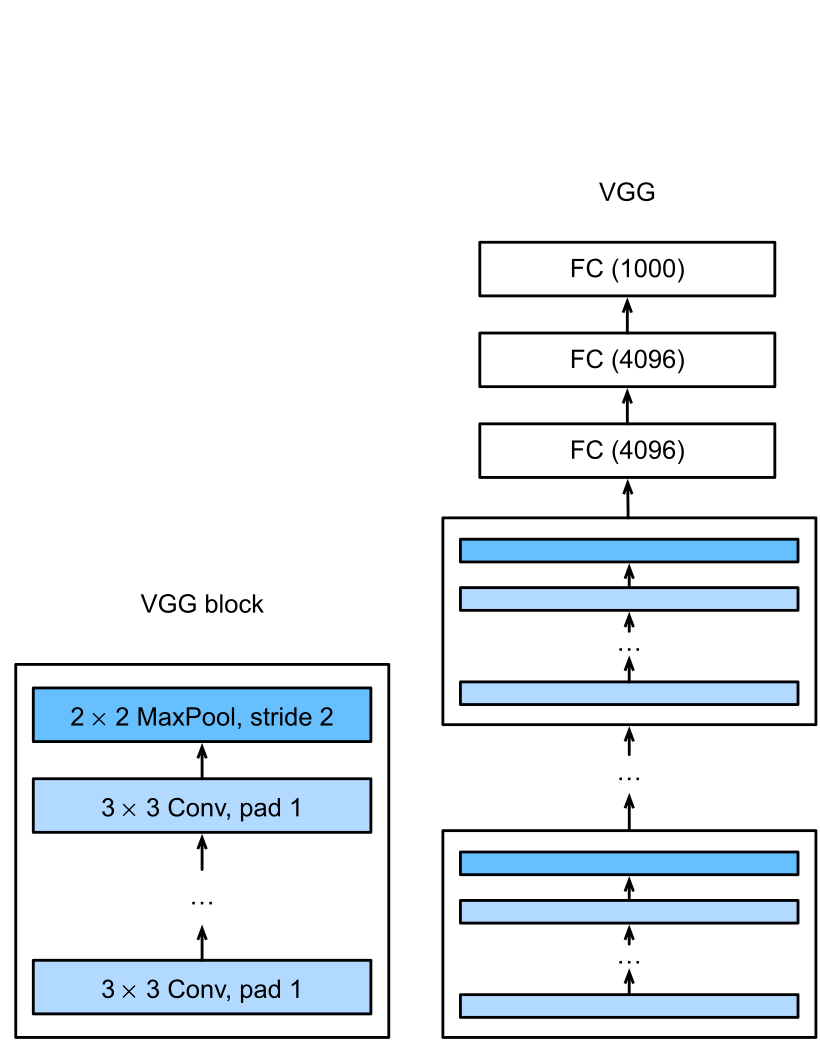

圖2｜擷取D2L原圖的中、右欄：左側是VGG block，右側是重複block再接分類頭。資料由下往上；省略號代表重複結構，不是少畫一個固定層數的完整VGG-16。來源：D2L，CC BY-SA 4.0；裁切、轉PNG，手機再把兩欄放大，原框與箭頭保留。

3×3、步長1、每側padding1會保留高寬，所以可以先多做幾次非線性轉換，再決定何時縮小特徵圖。若每做一次卷積就讓高寬減半，空間格子很快就不夠用了。

小核堆疊，改的是運算結構，不只是一個尺寸

假設輸入、中間、輸出通道都固定為C，步長1，先不計偏置。兩層3×3可以讓中央輸出接觸到原始輸入5×5範圍；一層5×5也能有這個理論範圍，但權重數不同：

兩層3×3：2 × 9 × C²  = 18C²
一層5×5：    25 × C² = 25C²

C=4時，就是288與400個權重。文末程式會實際建立這兩個小結構，再用正值輸入、全1卷積核檢查兩層3×3中央位置的梯度支援，空間範圍確實是25格。輸入有4個通道，因此若沿通道一起數，非零梯度位置會有100個，不能把兩種數法混在一起。

兩個結構的輸出形狀與理論感受野相同，並不表示數值或可表達函數相同。兩層之間多一次ReLU，改變了非線性結構；即使拿掉ReLU，也不能推論每個任意5×5核都能由指定中間寬度的兩個3×3核表示。

上面的參數比較還依賴「各層通道都相同」的前提。實際網路可能改變通道寬度，也要儲存更多中間activation。不能從這個算式直接推論整個VGG一定比AlexNet參數少、記憶體小或跑得快。

VGG-11、16、19，數的是哪些層？

原始VGG論文的Table 1列出一組架構家族。下面摘出三個常見配置，數字包含卷積與全連接的有權重層：

Pooling、ReLU不是這個命名中的額外權重層。原文另外還有同為16層、部分使用1×1核的配置C；這裡的VGG-16指常見的D，不能說所有VGG版本都只使用3×3卷積。

VGG在2014年提出預印本，正式論文刊於ICLR 2015。這裡的重點是可重複設計及深度比較，而不是把後續較深的架構當成同一個模型換名字。

Inception：同時看多種尺度，分支先各算各的

一個位置附近的細紋、較大輪廓，可能需要不同空間範圍的計算。Inception把幾條路並排：有的做1×1，有的做3×3，有的做5×5，還有Pooling路徑；最後沿通道方向串接。

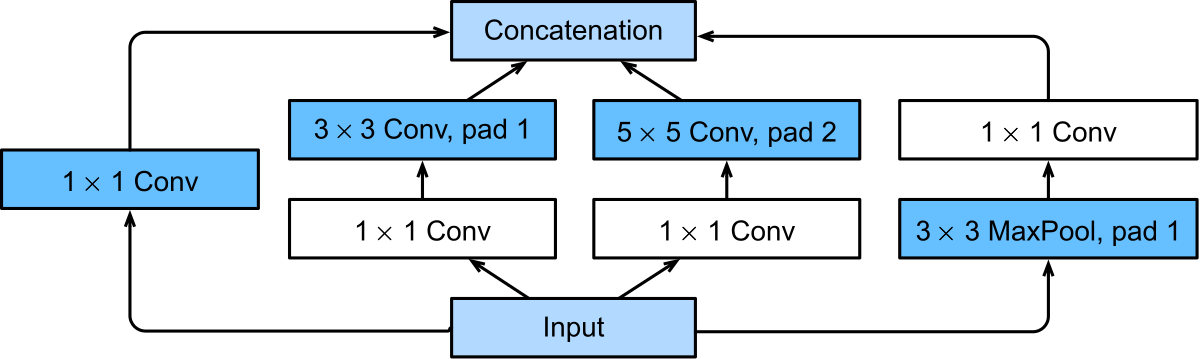

圖3｜從底部Input分成四路，在頂部Concatenation合併。中間兩路先做1×1，再做較昂貴的3×3或5×5；最右路先Pooling再做1×1。來源：D2L，CC BY-SA 4.0；完整原圖轉PNG，手機先留全圖，再由左至右放大各路運算框；跨區連線以全圖為準。

這裡的Pooling路徑採3×3、步長1、padding1，所以不會把空間尺寸減半。其他路徑也用對應padding與步長1，使四路的高寬一致，才能沿通道串接。

串接不是相加。 若四條路各輸出4、6、2、2個通道，串接後就是14個通道，各路結果都保留下來；元素相加則需要相容形狀，這裡的4與6通道就不能直接逐元素相加。這也和下一篇將談的殘差加法不同。

用本站的小例，把輸入設為1×8×9×9，不含卷積偏置：

卷積後都接ReLU。這些通道數是為了驗算而自訂的小例，不是原始GoogLeNet某一個完整模組的規格。四路合計350個卷積權重；它的用途是把資料流看清楚，不是聲稱350個權重已經能做影像辨識。

1×1降通道：讓大核不用先吃下所有通道

多尺度不是免費的。若把8個輸入通道直接交給輸出6通道的3×3核，權重數是：

8 × 6 × 3 × 3 = 432

先用1×1把8個通道變成3個，再做3×3得到6個通道，則是：

8 × 3 + 3 × 6 × 3 × 3 = 24 + 162 = 186

這正是上表的第2路。1×1的工作是同座標的通道混合，不直接讀相鄰像素；接在它後面的3×3才做空間運算。若中間通道設得太大，先加1×1也可能增加成本，所以「有瓶頸層就一定更省」不是通則。

對這個9×9、batch size 1的限定例子，按密集卷積的邏輯乘加次數計算，兩個方案分別是：

直接3×3：432 × 9 × 9 = 34,992 MAC
先降通道：186 × 9 × 9 = 15,066 MAC

這裡把一次乘加計作一個MAC，包含同尺寸輸出各位置的密集核計算，沒有計入偏置、ReLU、Pooling比較、串接與記憶體搬移，也不是實測硬體指令數。不同報表可能把一次乘法加一次加法算成兩個FLOPs，不能把MAC與FLOPs數字直接混比。

先壓窄通道也改變了表示能力，加上中間ReLU後更不是和原本大通道卷積數值等價。這個成本檢查沒有證明準確率不變，MAC較少也不能直接換算成同倍率的實際加速。

GoogLeNet：Inception是積木，完整模型還有前後段

Inception是一種模組；GoogLeNet則是使用這些模組的具體網路。原始設計參與2014年ImageNet競賽，論文發表於CVPR 2015，不能把兩個年份當成互相矛盾。

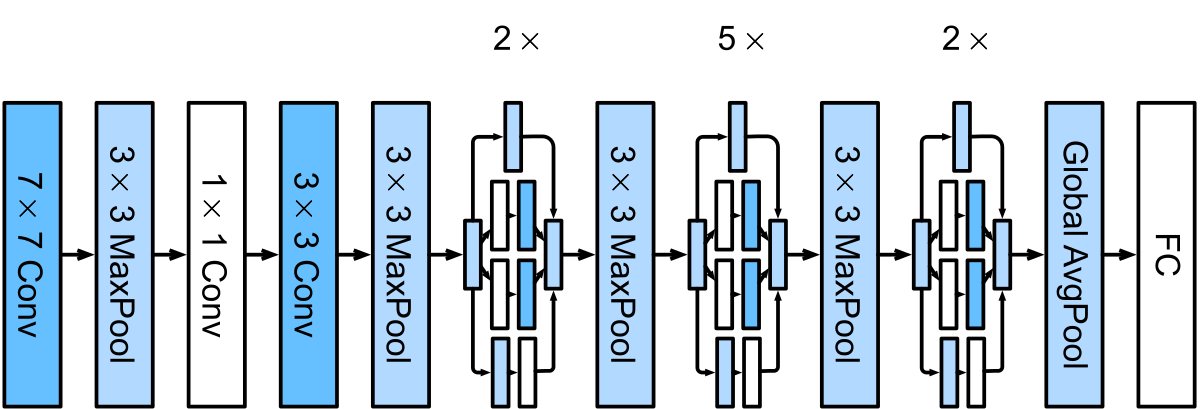

圖4｜D2L的簡化GoogLeNet主幹，原圖由左到右；三組Inception分別重複2、5、2次，共9個，尾端有Global AvgPool與FC。手機先保留原方向，再把全圖逆時針旋轉90度，改成由下往上閱讀；節點文字轉正，重複次數標記隨原圖旋轉，數值不改。來源：D2L，CC BY-SA 4.0；轉PNG與上述編排，未新增節點或連線。

前段卷積與Pooling先建立特徵，主體反覆使用Inception，中間再安排下採樣；最後以全域平均池化整理每個通道，再接分類頭。這比「全網都在並行做四種核」更精確：並行發生在模組內，模組之間仍有先後關係。

Global Average Pooling省掉哪一段大矩陣？

若有14×9×9特徵，直接Flatten會得到1134個數。全域平均池化則對每個通道的9×9位置取平均，只留下14個數。

若兩者後面都接5類的單層線性分類頭，包含偏置的參數量為：

Flatten之後：1134 × 5 + 5 = 5675
Global AvgPool之後：14 × 5 + 5 = 75

省掉的是這種分類頭對每個空間位置分別配一個權重的需求；不是整個模型從此零參數，也不是完全沒有全連接層。全域平均也會抹去部分空間位置差異，因此兩種頭的函數與效果並不等價。

本站程式實際算了全域平均，並建立兩個Linear層檢查參數數量；這兩個Linear沒有做前向預測或訓練。不能把參數量的差異說成已測得準確率或泛化改善。

GoogLeNet原論文的§5還有訓練期的兩個輔助分類頭，各以0.3權重加入損失，推論時拿掉；主分類頭另使用Dropout。D2L本篇採用的教學程式省略這些部分及原版LRN，以96×96、10類Fashion-MNIST示範主幹。圖4沒有呈現輔助頭，不能拿它當原版全部訓練分支的完整圖。

三張教材曲線，應該拿來看什麼？

架構圖回答資料怎麼流，曲線回答特定訓練流程記錄了什麼。先把這三張圖的共同前提放在前面：它們來自D2L各章的PyTorch分頁，都是Fashion-MNIST、batch size 128、SGD learning rate 0.01、10 epochs。不是原始ImageNet競賽圖，也不是本站重跑。

原始Fashion-MNIST為28×28、單通道、10類。教材將AlexNet與縮窄版VGG的輸入放大到224×224，GoogLeNet放大到96×96；放大沒有增加新的原始觀測細節。VGG的各stage通道是16、32、64、128、128，不是常見標準寬度64、128、256、512、512。

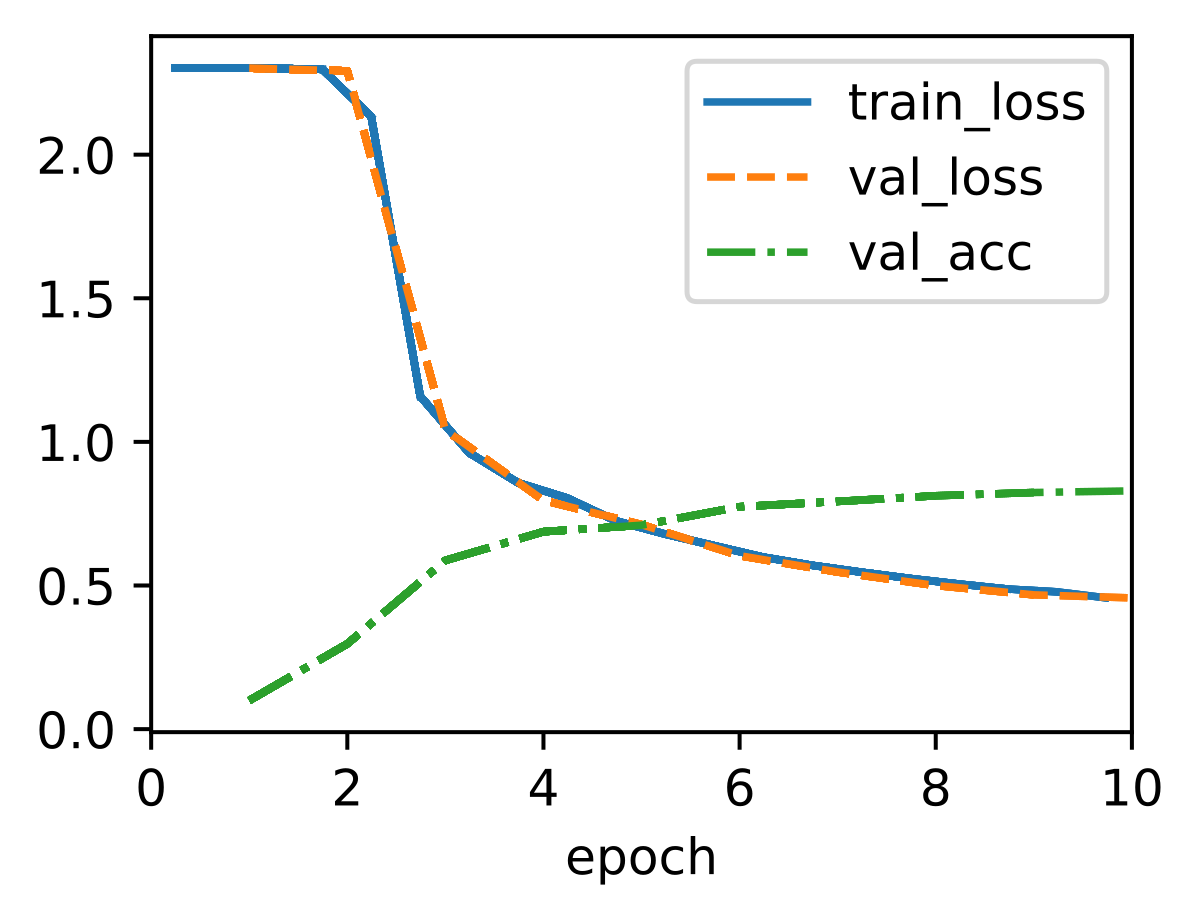

圖5｜D2L AlexNet教學結果：輸入resize到224×224，兩個4096-unit隱藏全連接層，Dropout p=0.5。藍實線train_loss、橙虛線val_loss、綠點畫線val_acc。來源：D2L，CC BY-SA 4.0；保留完整座標、圖例與三條曲線，SVG轉PNG。不是2012年ImageNet結果。

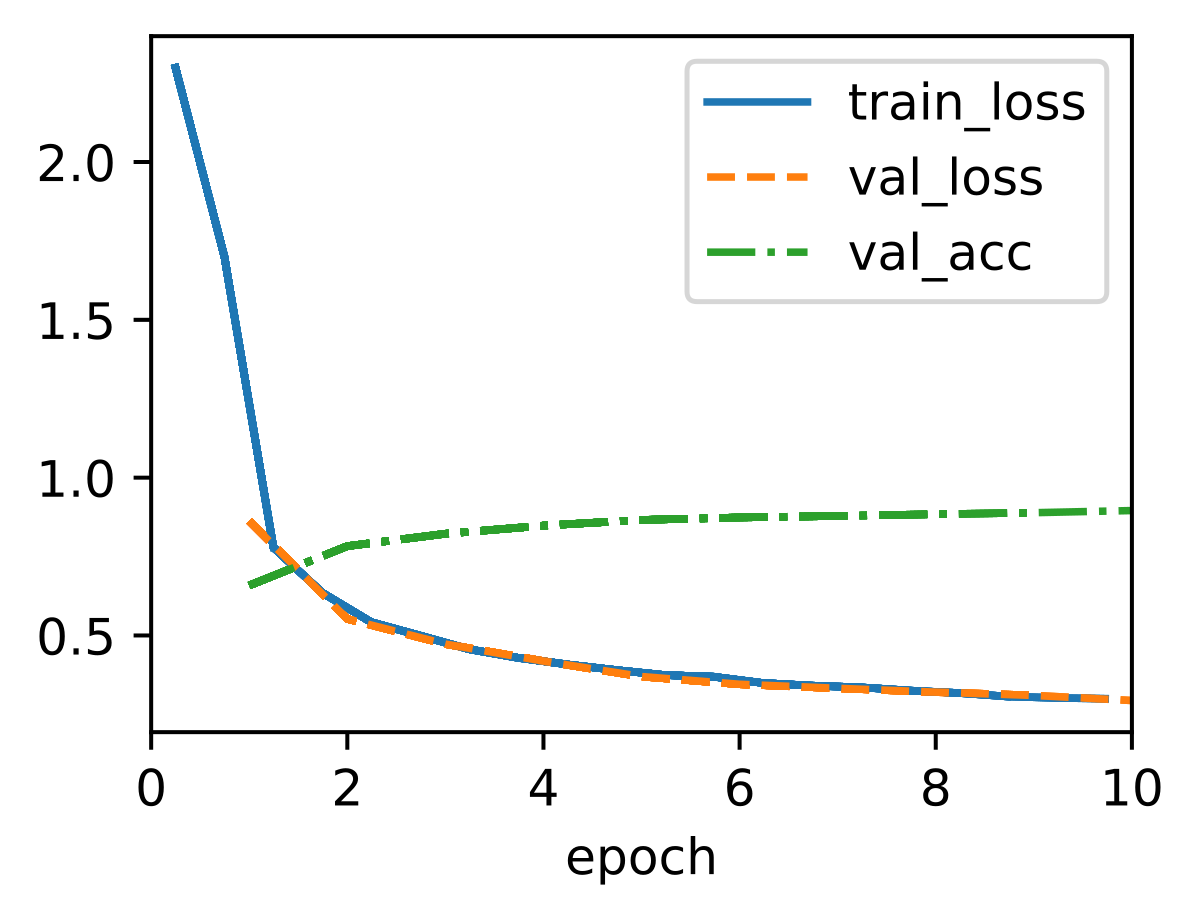

圖6｜D2L的VGG-11式縮窄版本：卷積層數為1、1、2、2、2，但通道縮成16、32、64、128、128；輸入224×224，兩個4096-unit隱藏全連接層與Dropout p=0.5。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG。它不是標準寬度VGG-16的訓練成績。

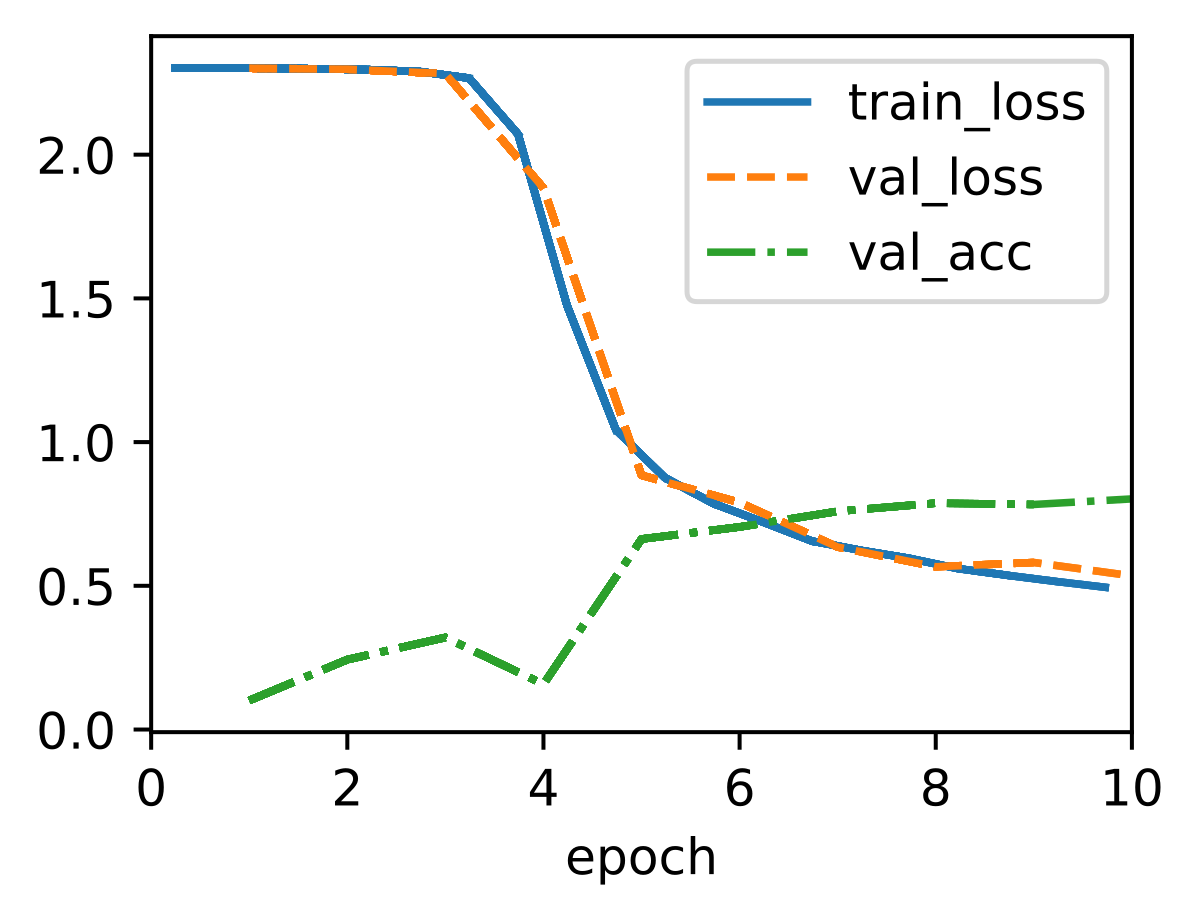

圖7｜D2L簡化GoogLeNet教學結果，輸入96×96、10類，使用主分類頭。後段val_loss不必單調下降；圖中波動本身不足以確定原因。來源：D2L，CC BY-SA 4.0；完整SVG轉PNG。不是2014年比賽成績。

讀這三張圖時，再檢查四件事：

1. 同一個y軸上畫了不同指標。 Loss是平均交叉熵，accuracy是0到1的正確比例；綠線高於藍線，不表示「accuracy超過loss所以模型較好」。
2. val在這份教材程式裡的來源是官方test split。 訓練集60,000筆，train=False的10,000筆被當成val使用，沒有另外保留一份未參與選模的測試集。不能拿它當成嚴格隔離的最終泛化證據。
3. 圖上的點是batch指標的彙整。 Helper會把一組mini-batch平均loss／accuracy再平均；最後一批較短，並不保證是精確按樣本數加權的整個epoch統計。這裡的交叉熵也沒有額外加上weight-decay penalty。
4. 比較條件沒有控制一致。 輸入解析度、模型寬度、初始化細節及正則化各有差異，沒有公開統一固定seed。程式要求至多一張GPU，但靜態圖未記錄實際執行裝置與耗時。

所以，可以用它們練習辨識曲線、追查訓練設定；不能從三個終點直接宣布哪一種架構在所有影像任務都最好。訓練與val loss接近，也不能單憑這點就證明Dropout造成了良好泛化；還需要控制其他因素的比較與合適的資料切分。

小型實跑：先驗形狀與成本，再談訓練成效

下面的完整程式不下載資料、不訓練完整AlexNet／VGG／GoogLeNet。它做三種檢查：固定通道小卷積的參數與中央感受野、四路小模組的實際輸出及串接、GAP與兩個可能分類頭的參數量。

本次環境是Python3.10.12、PyTorch2.3.1+cu118。卷積與GAP數值使用CPU float64；卷積核全設為1。最後兩個Linear只建立並計數，保留框架預設初始化與dtype，沒有執行其前向，也沒有把它們稱為全1的float64分類器。

可在獨立虛擬環境安裝torch==2.3.1，存成architecture_checks.py後執行python architecture_checks.py。不同平台的PyTorch建置尾碼可能不同；此處不比較速度或GPU效率。

import torch
from torch import nn

print(f"torch={torch.__version__} device=cpu dtype=float64")

def conv(cin, cout, kernel, padding=0):
    layer = nn.Conv2d(cin, cout, kernel, padding=padding, bias=False).double()
    with torch.no_grad():
        layer.weight.fill_(1.)
    return layer

def count(model):
    return sum(p.numel() for p in model.parameters())

# A controlled same-width comparison; not complete VGG/AlexNet models.
stack = nn.Sequential(conv(4, 4, 3, 1), nn.ReLU(), conv(4, 4, 3, 1), nn.ReLU())
large = conv(4, 4, 5, 2)
x = torch.ones((1, 4, 9, 9), dtype=torch.float64, requires_grad=True)
z = stack(x)
z[0, 0, 4, 4].backward()
mask = x.grad.ne(0).any(dim=1)[0]
expected = torch.zeros((9, 9), dtype=torch.bool)
expected[2:7, 2:7] = True
assert torch.equal(mask, expected)
assert count(stack) == 2 * 3 * 3 * 4 * 4 == 288
assert count(large) == 5 * 5 * 4 * 4 == 400
assert tuple(z.shape) == tuple(large(x).shape) == (1, 4, 9, 9)
print(f"same_width_no_bias two3x3_weights={count(stack)} single5x5_weights={count(large)} output_shape={list(z.shape)} stacked_center_spatial_support={int(mask.sum())}")

# Four-branch teaching block with our own small channel counts.
branches = nn.ModuleList([
    nn.Sequential(conv(8, 4, 1), nn.ReLU()),
    nn.Sequential(conv(8, 3, 1), nn.ReLU(), conv(3, 6, 3, 1), nn.ReLU()),
    nn.Sequential(conv(8, 2, 1), nn.ReLU(), conv(2, 2, 5, 2), nn.ReLU()),
    nn.Sequential(nn.MaxPool2d(3, stride=1, padding=1), conv(8, 2, 1), nn.ReLU())
])
u = torch.arange(1., 649., dtype=torch.float64).reshape(1, 8, 9, 9) / 100
with torch.no_grad():
    parts = [branch(u) for branch in branches]
    joined = torch.cat(parts, dim=1)
assert [list(p.shape) for p in parts] == [[1, 4, 9, 9], [1, 6, 9, 9], [1, 2, 9, 9], [1, 2, 9, 9]]
assert list(joined.shape) == [1, 14, 9, 9]
start = 0
for part in parts:
    assert torch.equal(joined[:, start:start + part.shape[1]], part)
    start += part.shape[1]
assert count(branches) == 32 + (24 + 162) + (16 + 100) + 16 == 350
print("toy_branch_shapes=", [list(p.shape) for p in parts])
print(f"concat_output_shape={list(joined.shape)} total_convolution_weights_no_bias={count(branches)}")
plain_weights = 8 * 6 * 3 * 3
reduced_weights = 8 * 3 + 3 * 6 * 3 * 3
assert reduced_weights == count(branches[1]) == 186
print(f"branch2_no_bias plain3x3_weights={plain_weights} reduced1x1_then3x3_weights={reduced_weights} dense_conv_MACs_per_sample={plain_weights * 9 * 9}_vs_{reduced_weights * 9 * 9}")
with torch.no_grad():
    pooled = nn.AdaptiveAvgPool2d((1, 1))(joined).flatten(1)
assert torch.allclose(pooled, joined.mean(dim=(2, 3)))
# Only count these two possible classifier heads; neither is fitted.
pooled_head = nn.Linear(14, 5)
flat_head = nn.Linear(14 * 9 * 9, 5)
assert count(pooled_head) == 75 and count(flat_head) == 5675
print(f"global_average_shape={list(pooled.shape)} five_class_head_parameters_with_bias={count(pooled_head)} flatten_head_parameters_with_bias={count(flat_head)}")
print("scope=hand-set CPU shape, weight-count, center-gradient-support, branch-concatenation and pooling checks; dense convolution MAC formulas exclude bias, activations, max pooling and memory movement; no training, dataset, timing, accuracy comparison or claim of equivalent models")

本次執行觀察如下；首列是環境，其他列對應本文的小例，而非任何原始模型的完整參數表：

torch=2.3.1+cu118 device=cpu dtype=float64
same_width_no_bias two3x3_weights=288 single5x5_weights=400 output_shape=[1, 4, 9, 9] stacked_center_spatial_support=25
toy_branch_shapes= [[1, 4, 9, 9], [1, 6, 9, 9], [1, 2, 9, 9], [1, 2, 9, 9]]
concat_output_shape=[1, 14, 9, 9] total_convolution_weights_no_bias=350
branch2_no_bias plain3x3_weights=432 reduced1x1_then3x3_weights=186 dense_conv_MACs_per_sample=34992_vs_15066
global_average_shape=[1, 14] five_class_head_parameters_with_bias=75 flatten_head_parameters_with_bias=5675
scope=hand-set CPU shape, weight-count, center-gradient-support, branch-concatenation and pooling checks; dense convolution MAC formulas exclude bias, activations, max pooling and memory movement; no training, dataset, timing, accuracy comparison or claim of equivalent models

第一段中央梯度的25格，只對這次正值輸入、全1卷積核的非零支援成立；遇到不啟動的ReLU、零權重或抵消路徑，實際梯度支援可能更小。理論感受野與某次梯度圖的差別，仍沿用上一篇的限制。

這些檢查沒有回答影像準確率，也沒有證明不同模組等價。它們的價值是：在花時間訓練前，就能先抓出通道接錯、concat誤當加法、瓶頸未必省計算，以及分類頭參數量被忽略的問題。

讀到一個模型名稱後，先查四個設定

AlexNet讓大型CNN的訓練條件變得具體，VGG讓深度與block設計更容易推演，Inception讓多尺度分支與計算預算一起被考慮。這些是理解後續模型的工具；當網路繼續加深，還會遇到優化與資訊傳遞問題，下一篇再看ResNet與DenseNet如何改變連接方式。
